Description
Ces câbles de dérivation permettent de mesurer la tension des nombreux sondes et actionneurs qui se trouvent dans le compartiment moteur. Le câble nécessaire est simplement connecté au faisceau existant; le signal de sortie peut alors être vérifié par les prises bananes de 4mm connectées à l’oscilloscope en utilisant les sondes de test BNC TA125 à TA128, ou bien les nouveaux cordons de test – TA475 à TA478 livrés avec les nouveaux PicoScopes BNC+. Le câble de dérivation a un accès séparé à chaque fil ainsi permettant la sonde avec les pinces ampèremétrique. Ceci permet de capturer le courant injecteur et la tension. Ce n’est qu’un seul exemple, car la même principe s’applique aux autres composants, ayant les connecteurs différents. Efficace, sûr et sans risque de blessure aux faisceaux ou connexions.

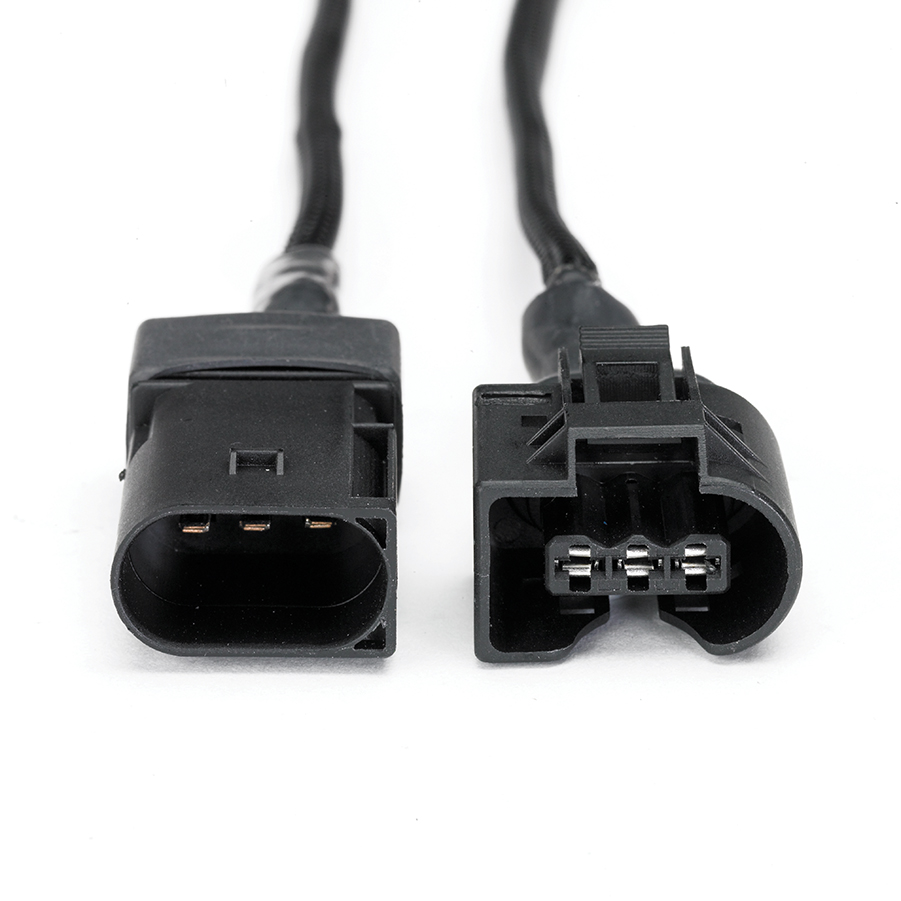

Ce câble de dérivation Kostal à 3 voies fait partie d’une gamme conçue pour se connecter aux connecteurs Kostal à 3 broches que l’on trouve généralement sur les capteurs de pression Common Rail, les capteurs arbre à câmes, les capteurs de vilebrequin et autres capteurs montés sur les véhicules : Volkswagen, Audi Group (VAG), Mercedes, BMW et Tesla.
Le câble de dérivation assure la connexion facile de la pince ampèremétrique à un seul fil parmi les autres du même composant. La pince ampèremétrique se branche directement sur l’oscilloscope.
Voir la gamme de câbles avec connexions et fiches différentes: TA190, TA192, TA193, TA194

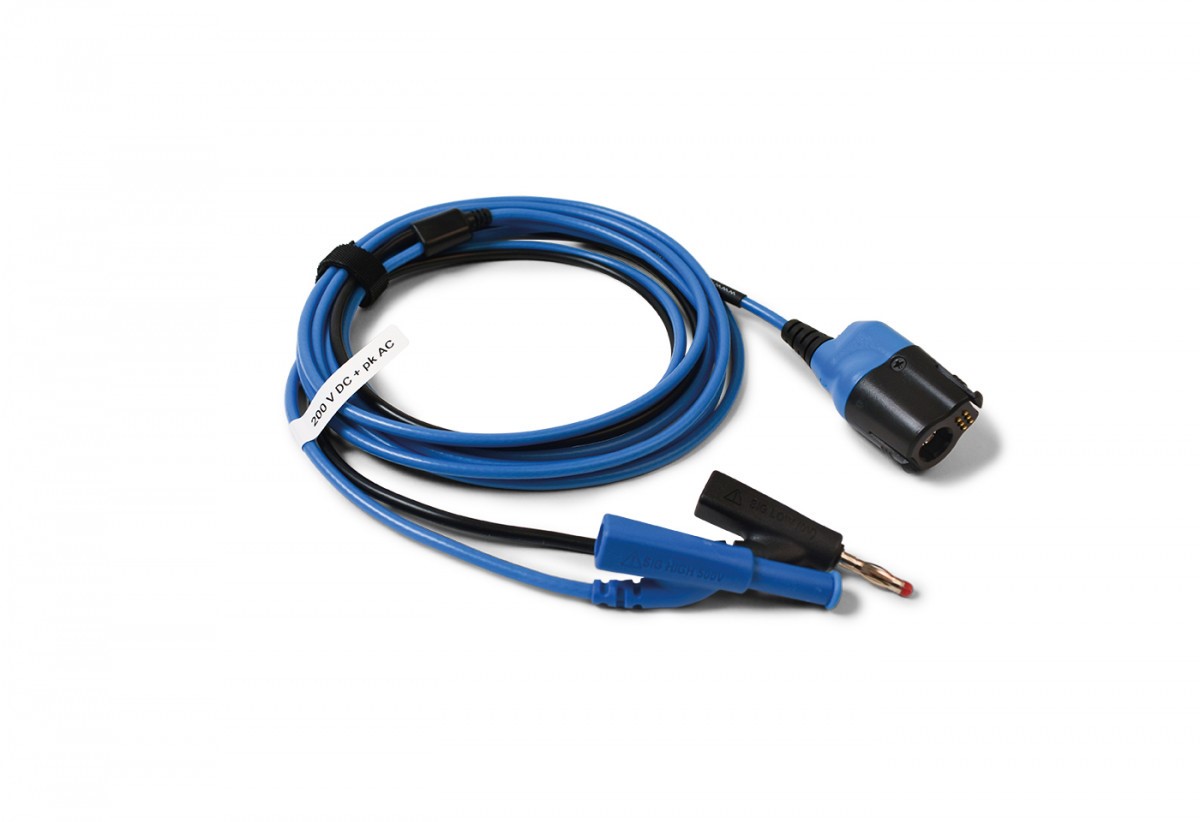

A noter: une sonde de test est nécessaire pour convertir la connexion prise banane de 4mm sur les câbles de dérivation à un connecteur BNC adapté pour le branchement au Picoscope afin de mesurer la tension. Exemples : TA125 à TA128, ou TA475 à TA478 en cas du Noveau PicoScope BNC+
BRANCHEMENT des fils de dérivation:
Veuillez lire les instructions avant d’employer ces fils de dérivation.
Il faut identifier la fiche signal du composant en employant un schéma ou un autre méthode.

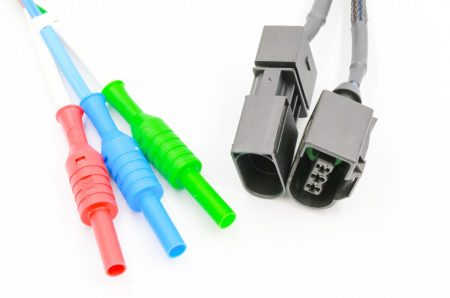

Quelque soit le nombre de fiches, les couleurs de toute fiches sont comme suite:
Fiche 1 – Verte
Fiche 2 – Rouge
Fiche 3 – Bleue
Fiche 4 – Jaune
Fiche 5 – Banche
Fiche 6 – Noire
Un court-circuit peut endommager votre oscilloscope! 🙁
