Matériel PicoScope

Oscilloscopes pour tout véhicule

Le PicoScope transforme votre ordinateur portable ou votre PC en un puissant outil de diagnostic. Pensez-y comme une machine de diagnostic à rayons X, vous permettant de voir les signaux changeants à l’intérieur des fils. Vous pouvez acheter un PicoScope seul, mais la plupart des gens achètent l’un des kits de diagnostic PicoScope Automotive primés. Ces kits d’économie d’argent contiennent tout ce dont vous avez besoin – il suffit d’ajouter un PC.

Oscilloscopes automobiles PicoScope

Pico conçoit, fabrique et améliore ses oscilloscopes depuis plus de 20 ans. Leur objectif est simple : fabriquer le meilleur oscilloscope automobile au monde.

Nouveaux – Avril 2020 – les derniers PicoScopes pour automobile…

Les oscilloscopes automobiles PicoScope 4225A et 4425A sont dotés de nouvelles fonctionnalités innovantes, grâce à la nouvelle interface unique PicoBNC+™. Ce qui est encore mieux, c’est qu’elle fonctionne avec tous vos accessoires BNC existants pour préserver vos investissements actuels. Avec les accessoires PicoBNC+™, vous profitez de tous les avantages du nouveau 4425A.

  • Voyants d’état des canaux
  • Interface de la sonde intelligente
  • Des sondes alimentées

Nous avons maintenant ajouté la plupart des kits et accessoires du nouveau PicoScope BNC+ à notre site web, ainsi que de nombreuses informations sur les avantages pour tous, en particulier pour les nouveaux utilisateurs !

A Noter : Il reste encore un certain nombre de kits équivalents à ajouter – bien qu’il s’agisse de kits livrés dans des plateaux en mousse, ou disponibles dans des mallettes – déjà sur notre site web – ou à la fois dans un étui et en mousse. Leur contenu est le même que celui des nouveaux kits que vous trouverez maintenant sur le site. (Nous attendons juste de nouvelles images en mousse, nous allons donc bientôt commencer à ajouter les dernières références – moins les images – et ajouter également les références des produits individuels équivalents déjà sur notre site web).

Vous trouverez maintenant beaucoup plus d’informations, dans nos pages PicoScope, telles que : Matériel, logiciels, support technique, ressources techniques, articles, et dans quelques jours des offres de formation en ligne sur le PicoScope et plusieurs autres sujets. Revenez très prochainement sur cet espace, ou contactez-nous pour toute information complémentaire.

Nous sommes également en train de créer un tableau de comparaison pour chacun des kits, ainsi qu’un tableau qui facilitera la compréhension des différents tests que vous pouvez – ou ne pouvez pas – effectuer avec un kit particulier.

Il convient de noter que, même si vous ne possédez pas les accessoires nécessaires pour effectuer certains des tests les plus avancés, TOUS les accessoires sont disponibles individuellement, de sorte que vous pouvez les ajouter à tout moment en fonction de votre budget ou de vos besoins.

Les PicoScope kits pour automobile sont conçus pour rendre le diagnostic des véhicules intuitif et logique. Chaque kit est livré avec une variété d’accessoires pour tester une multitude de composants.

Le contenu de chaque kit est affiché en détail sur la page du produit individuel, avec des liens vers les accessoires contenus dans le kit.

Achetez le PicoScope qui vous convient.

Comparez les différents kits ici : En construction – revisitez bientôt ou nous contactez

Exemples de tests guidés qui peuvent être effectués avec les différents kits : En construction – revisitez bientôt ou nous contactez

Voyants d’état des canaux

Les voyants d’état des canaux vous aident à configurer rapidement et en toute confiance votre PicoScope en vous indiquant les sondes et les canaux à connecter et leur état.





Interface de la sonde intelligente

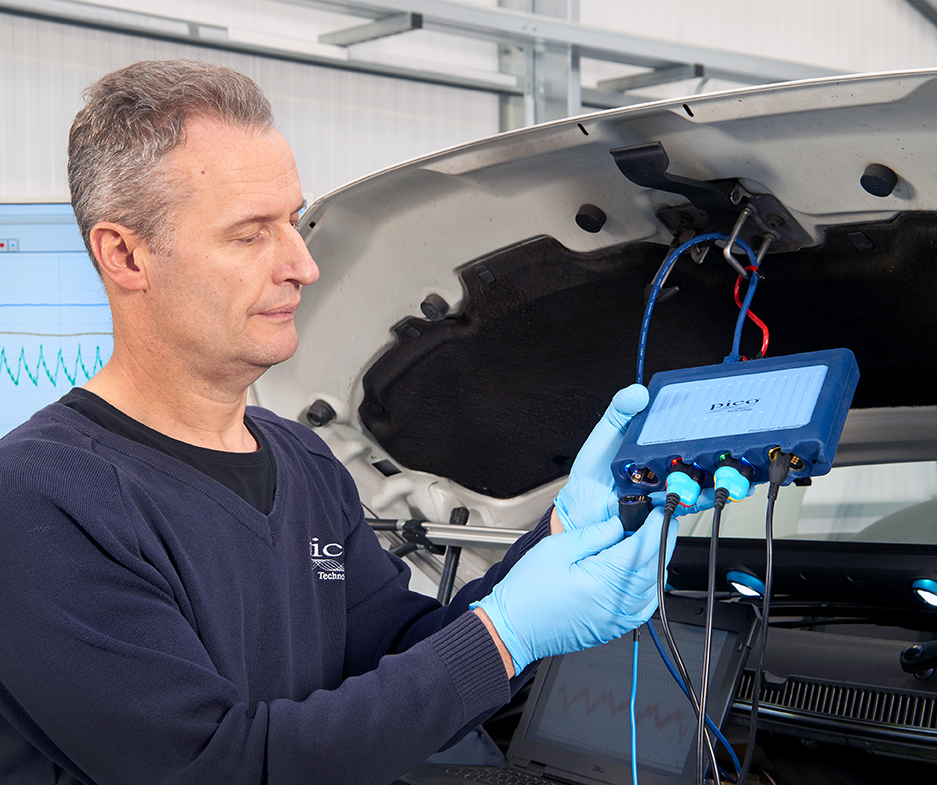

La nouvelle interface de sonde intelligente PicoBNC+™ de Pico permet de reconnaître les sondes compatibles et de les configurer entièrement dans le logiciel.

PicoBNC+ élimine la possibilité de réglages matériels incorrects et garantit que votre capture de forme d’onde est conforme à l’intention.

Avec un oscilloscope de diagnostic 4225A ou 4425A, vous pouvez capitaliser sur les futurs développements des sondes PicoBNC+™ et rester à la pointe du diagnostic.



Sondes intelligentes alimentées



Les sondes intelligentes sont alimentées par le PicoScope lorsqu’elles sont connectées, ce qui permet des captures de longue durée (comme les tests de drain parasite de la batterie pendant la nuit), sans souci de batterie.













Rétrocompatibilité

Outre une compatibilité totale avec vos sondes PicoScope ou BNC tierces existantes, cette nouvelle génération de PicoScopes conserve les caractéristiques éprouvées et fiables de la génération précédente d’oscilloscopes primés, telles que

Entrées flottantes pour les mesures sans mise à la terre et les tests de chute de tension
Plage d’entrée de 200 V ;
ConnectDetect® pour assurer une bonne connexion ;
Filtres matériels et mesure de la fréquence ;
USB 3.0 connecté et alimenté



Entrées flottantes

Les canaux d’entrée flottants sont une nouvelle technologie unique qui permet des mesures sûres et peu bruyantes même dans des situations où aucune des entrées n’est mise à la terre.

Les entrées flottantes permettent à une seule entrée d’effectuer des tests de chute de tension (par exemple, le long du câble entre la batterie et le démarreur du moteur) et des mesures sur des signaux non mis à la masse comme les entraînements de moteurs électriques hybrides. Avec les entrées flottantes, la différence de tension maximale autorisée entre deux mises à la terre de canal est de 30 V.

Les entrées peuvent mesurer jusqu’à 200 V. L’un des principaux avantages est que des atténuateurs externes ne sont pas nécessaires pour mesurer les tensions des injecteurs.

N’oubliez pas : sur un oscilloscope à entrée flottante, la mise à la masse d’une entrée ne met pas à la masse toutes les autres. Vous devez prévoir des connexions de signal et de retour pour chaque entrée que vous utilisez.

ConnectDetect®

Il n’est pas toujours facile de s’assurer que vous avez une bonne connexion avec le signal que vous voulez tester. Lorsque la fonction ConnectDetect® est activée, les indicateurs à l’écran et les voyants sur le scope lui-même passent du rouge au vert dès qu’une bonne connexion est détectée.

Une fois qu’une bonne connexion est établie, les icônes à l’écran s’effacent pour ne pas masquer la forme d’onde. Toutefois, si l’état change (par exemple, une vibration provoque le relâchement d’une sonde), les icônes mettent en évidence le changement.

Mémoire tampon

La meilleure façon de diagnostiquer une défaillance intermittente est souvent de mettre en place le champ de mesure à partir de plusieurs composants et d’attendre que la défaillance se produise. Pour un raté intermittent, vous pouvez vouloir capturer plusieurs minutes de formes d’onde de l’arbre à cames, du vilebrequin, de l’allumage et de l’injecteur. Ces types de tests nécessitent un oscilloscope avec une mémoire tampon ‘profonde’, de sorte que vous puissiez capturer pendant de longues périodes et ensuite zoomer sans lacunes ni perte de détails.

Avec le PicoScope, vous pouvez collecter 250 MILLIONS d’échantillons, plus que n’importe quel autre oscilloscope automobile. Notre technologie avancée de mémoire ‘toujours active’ utilise l’accélération matérielle pour s’assurer que le traitement de grandes quantités de données ne ralentit pas l’oscilloscope, même si vous utilisez un PC plus lent ou plus ancien.

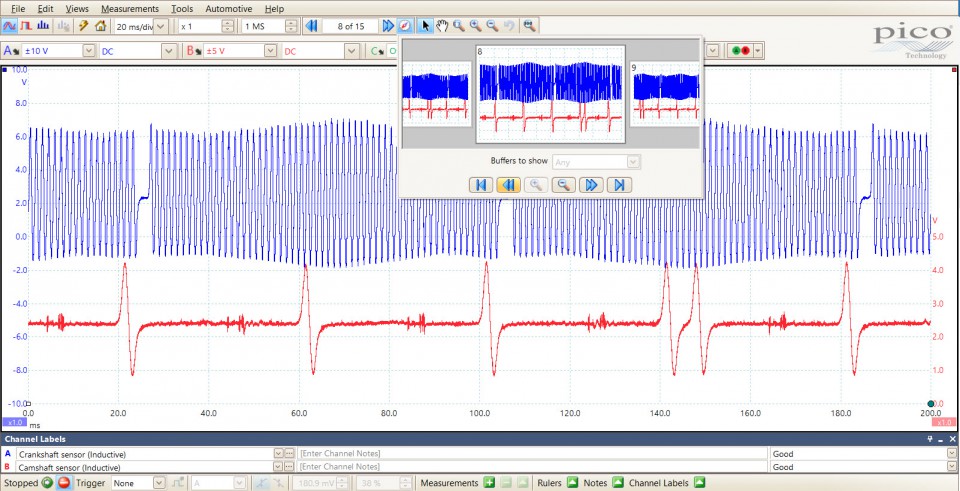

La mémoire profonde permet de longs enregistrements à grande vitesse – vous capturez un essai complet tout en recherchant des défauts intermittents. Lorsque vous n’utilisez pas la mémoire pleine pour une seule forme d’onde, le PicoScope stocke automatiquement jusqu’aux 10 000 dernières formes d’onde dans la mémoire tampon, de sorte que vous pouvez arrêter l’oscilloscope et “remonter le temps” pour voir chaque capture.

Un affichage clair et précis en haute résolution

Une mémoire de forme d’onde profonde vous donne une haute résolution temporelle, mais une haute résolution verticale est tout aussi importante. Elle vous permet de voir les petites variations du signal, comme les oscillations de la bobine d’allumage et la petite chute de courant à l’ouverture d’un injecteur.

De nombreux oscilloscopes n’offrent qu’une résolution de 8 bits, ce qui permet d’obtenir 256 pas verticaux. Comme la plupart des moniteurs de PC ont une résolution verticale de plus de 1000 pixels, il en résulte un affichage “en bloc” à faible résolution. Les PicoScope 4225 et 4425 ont une résolution de 12 bits (4096 pas), et lorsqu’ils n’utilisent pas la fréquence d’échantillonnage complète de l’oscilloscope, celle-ci peut être augmentée à 16 bits (65 536 pas).

L’image montre le même signal d’allumage capturé à la fois sur 8 bits et 12 bits. Avec l’oscilloscope 8 bits, les oscillations de la bobine sont déformées alors qu’à 12 bits, elles sont en haute définition claire.

Échantillonnage rapide

Les derniers PicoScopes peuvent capturer des signaux plus rapidement que jamais. Avec des taux d’échantillonnage allant jusqu’à 400 millions d’échantillons par seconde, rien ne peut échapper à l’examen du PicoScope.

CAN et FlexRay sont désormais courants sur les véhicules, et de nouveaux protocoles tels que SENT pour les capteurs numériques et CAN FD (jusqu’à 5 fois plus rapide que la norme CAN actuelle) apparaîtront dans les nouveaux véhicules à partir de 2017. Le taux d’échantillonnage rapide garantit que les PicoScope 4225 et 4425 ont la vitesse nécessaire pour répondre aux besoins futurs à mesure que la technologie des véhicules évolue.



USB 3.0 pour la puissance, la vitesse et la simplicité

Comme pour nos précédentes générations d’oscilloscopes PicoScope, aucune alimentation électrique externe n’est nécessaire et il n’y a pas de piles à plat, juste une simple connexion fiable au port USB.

Les PicoScope 4225 et 4425 disposent du dernier port USB 3.0 SuperSpeed pour s’interfacer avec votre PC. Ne vous inquiétez pas si votre PC ne dispose que de ports USB 2.0 – les PicoScopes sont également entièrement compatibles avec ceux-ci. Si vous avez un port USB 3.0 sur votre PC, vous remarquerez des taux de mise à jour de l’écran légèrement plus rapides, une sauvegarde des fichiers plus rapide et un streaming USB. Comme de plus en plus de nos clients passent à des PC équipés de l’USB 3.0, les mises à jour gratuites du logiciel vous permettront de profiter pleinement des avantages offerts par la nouvelle norme.

Notre streaming USB rapide unique en son genre permet de collecter des données en continu et sans interruption directement sur la mémoire du PC. Cela rend possible des fonctionnalités telles que notre balance de cylindre, le test de batterie et (en option) les tests NVH. Cela permet également à l’oscilloscope d’afficher des données en temps réel et en direct sans attendre que l’écran se rafraîchisse.

Fonctions avancées

La plupart des nouveaux utilisateurs commencent par utiliser les tests guidés pour configurer tous les paramètres automatiquement. Au fur et à mesure que votre expérience s’accroît, de nombreuses fonctionnalités avancées sont à explorer. Parmi celles-ci, on peut citer

Déclencheurs numériques avancés. Uniques parmi les oscilloscopes automobiles, ces modes de déclenchement vous permettent de déclencher lorsqu’il y a un intervalle de temps trop long (comme lorsqu’un injecteur ne se déclenche pas). Ils peuvent également être réglés pour déclencher et faire retentir une alarme lorsqu’un signal de capteur est hors de portée.

Filtres. Certains signaux sont bruyants car les fils du métier à tisser captent le bruit d’autres fils. L’ECU filtre ce bruit. Les PicoScope 4225 et 4425 ont des filtres matériels sélectionnables pour éliminer ce bruit, de sorte que vous voyez ce que l’ECU voit.

Mesure de la fréquence matérielle. Les capteurs de débit et certains capteurs de débit d’air émettent un signal de fréquence numérique. La plupart des oscilloscopes ne peuvent pas en extraire des informations de diagnostic utilisables, mais votre PicoScope peut les convertir en une forme d’onde analogique conventionnelle (comme le montre cet exemple de capteur MAF).

Chaque aspect de votre PicoScope a été conçu pour une longue durée de vie, et ses performances garantissent qu’il ne sera pas obsolète en raison de l’évolution de la technologie dans les nouveaux véhicules. Le matériel est robuste et fiable, sans pièces mobiles ni batteries défaillantes. Combinez cela avec une assistance et des mises à jour logicielles gratuites pendant toute la durée de vie du produit et vous comprendrez aisément pourquoi le PicoScope est le choix idéal pour les diagnostics professionnels.
