Description

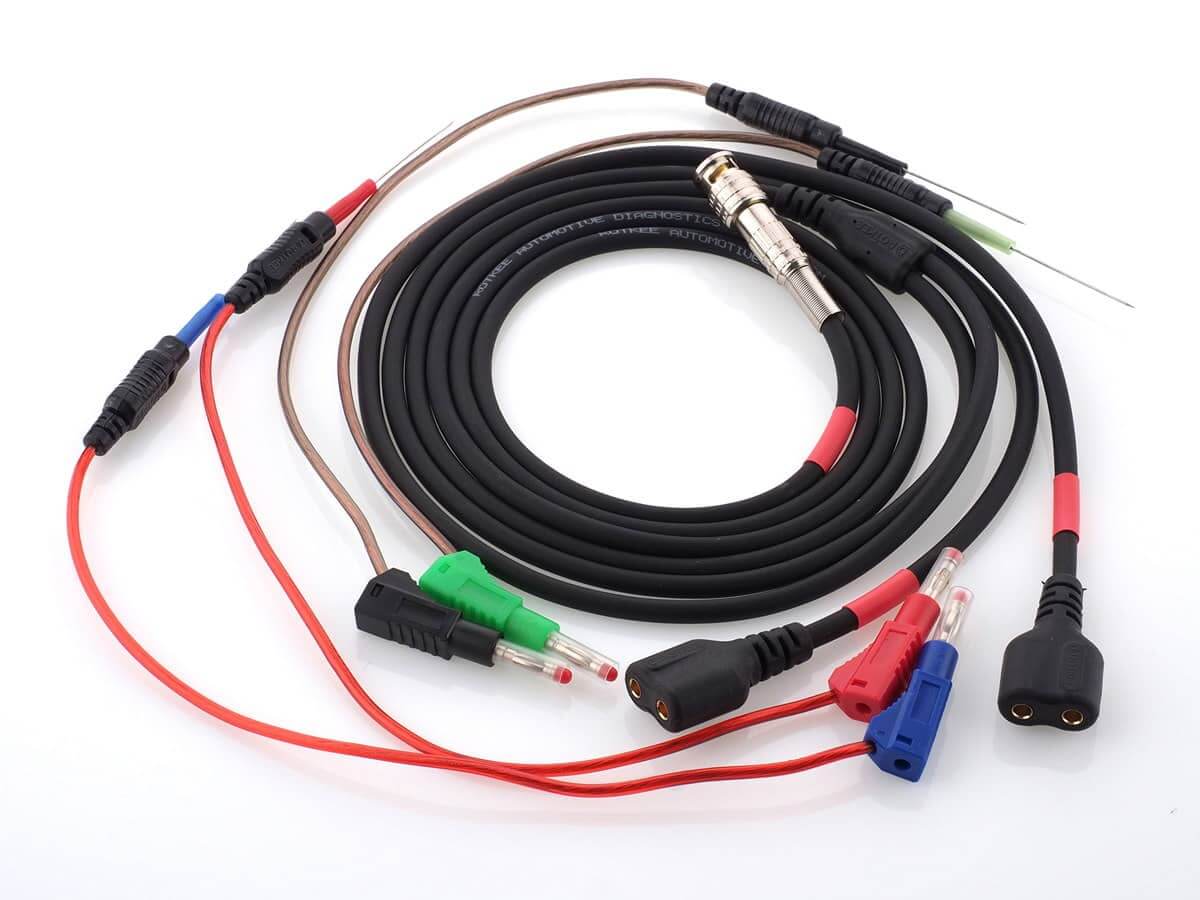

Cordon de test à 4 voies
Le cordon de test à 4 voies peut être connecté aux injecteurs électromagnétiques, au circuit primaire ou au signal de commande des bobines d’allumage individuelles. Il permet d’enregistrer des signaux provenant de quatre sources en même temps, en utilisant une seule entrée analogique de l’oscilloscope.

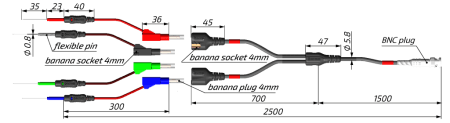

Conception du cordon de test
Articles inclus

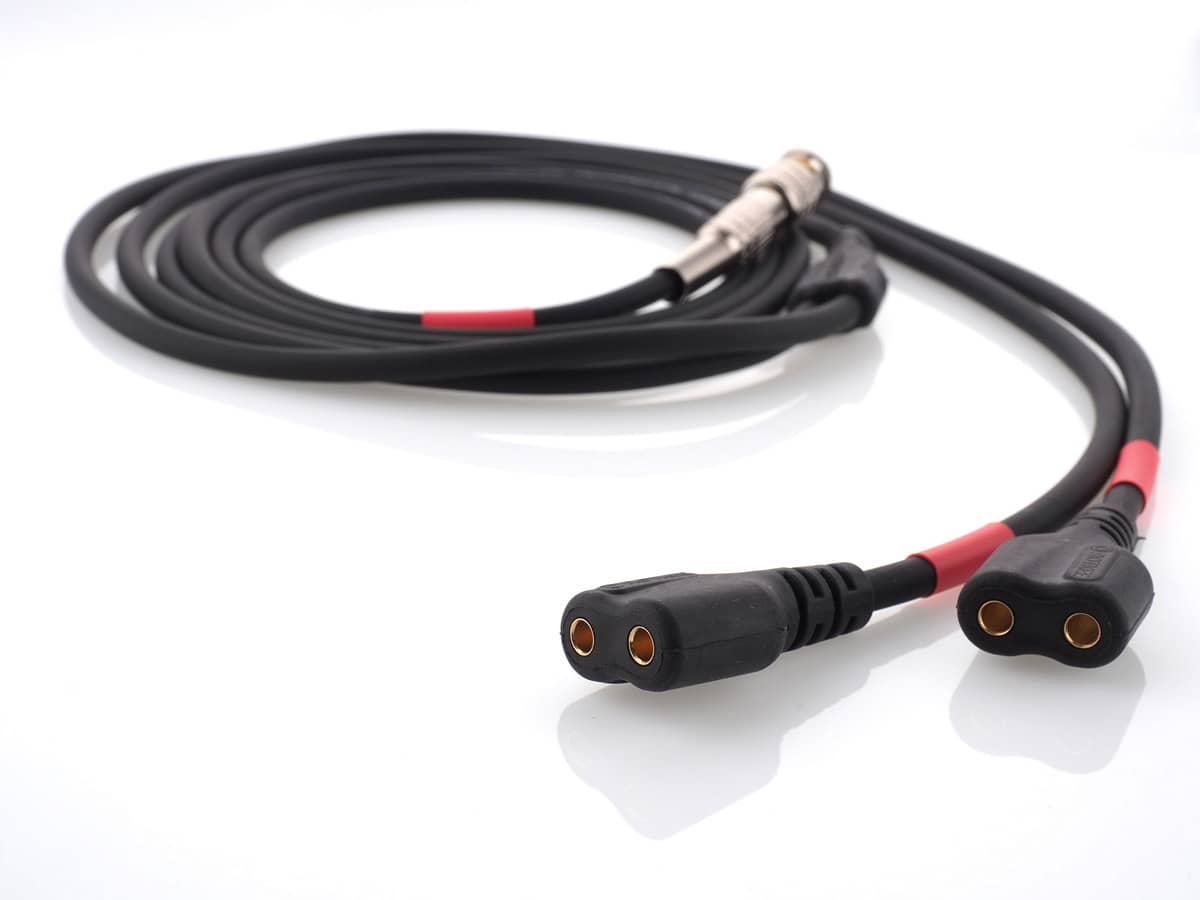

- Cordon de test à 4 voies – 1 pièce
- Sonde de remplacement à broche flexible – 4 pièces

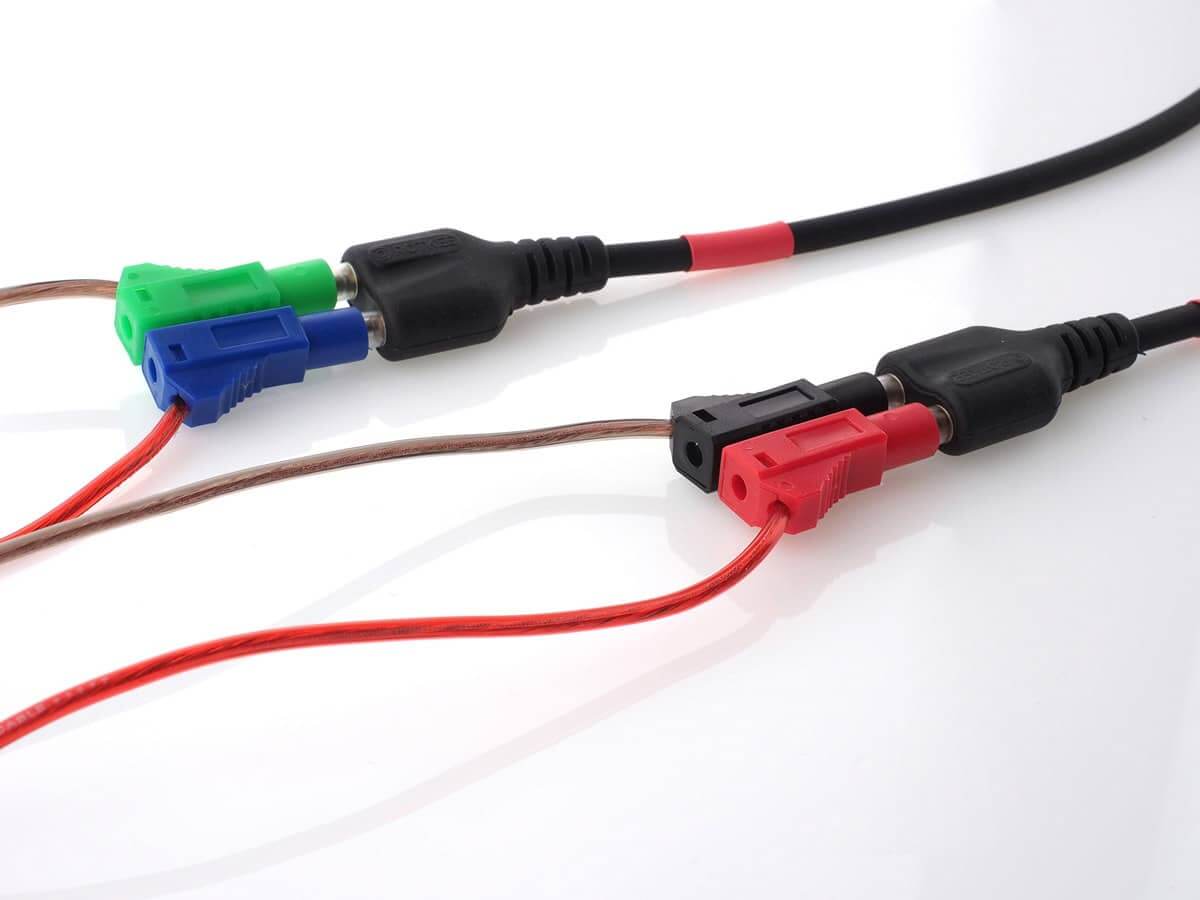

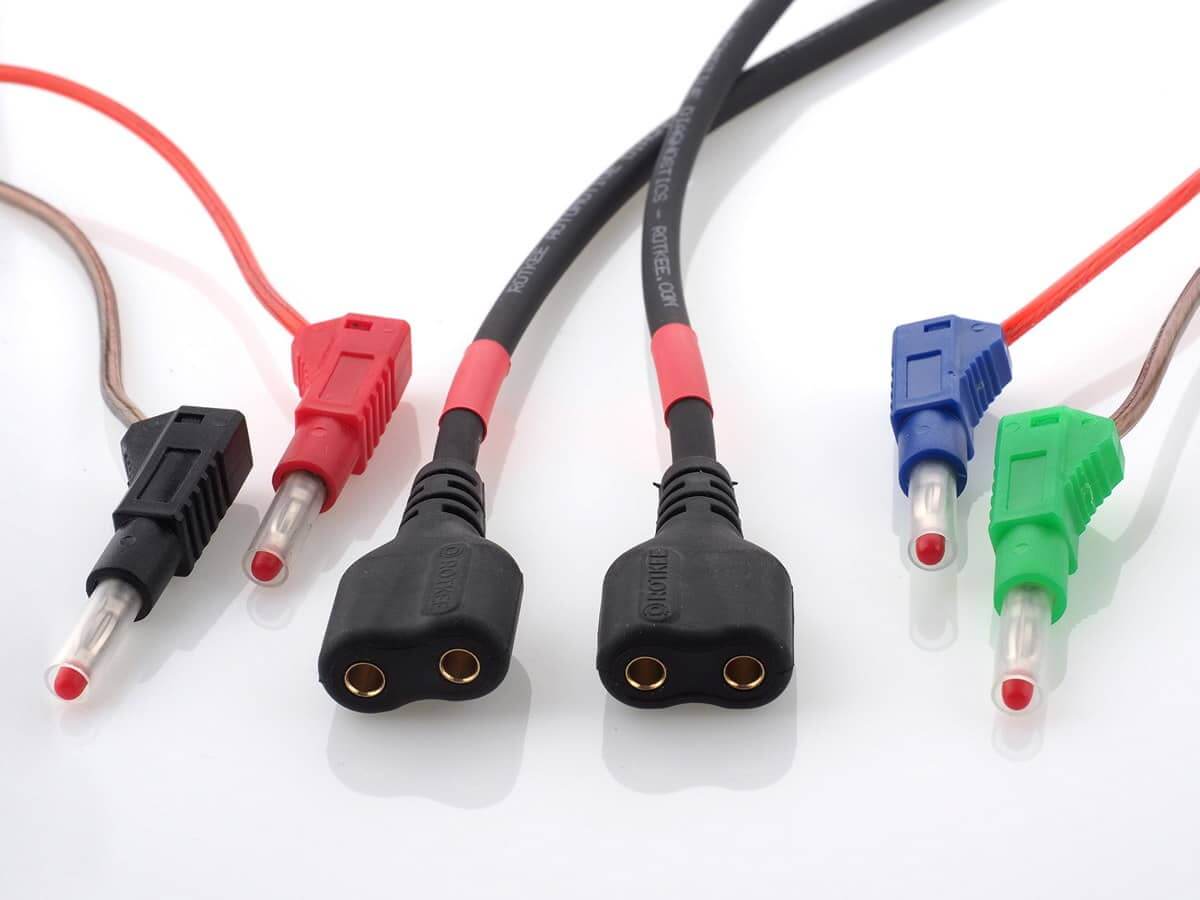

Les cordons de test sont codés par couleur pour éviter toute confusion et gagner du temps.
L’utilisation de 4 cordons de test te permet d’effectuer des mesures sur 4 bobines d’allumage ou injecteurs à la fois, et donc d’analyser les signaux provenant directement de tous les cylindres du moteur.
Les impulsions de commande des bobines d’allumage, ainsi que les impulsions de commande des injecteurs des différents cylindres ne se produisent jamais en même temps, ce qui permet d’additionner les signaux de tous les cordons de test afin d’obtenir un seul signal à la sortie avec une série d’impulsions séquentielles identifiant le système d’allumage dans son ensemble.
NB ! Le cordon de test n’a pas de borne de mise à la terre séparée ; par conséquent, un fil de mise à la terre supplémentaire de l’oscilloscope est nécessaire.
Le cordon de test à 4 voies est spécialement conçu pour effectuer des mesures dans les moteurs à combustion interne et te permet de travailler confortablement avec des moteurs en ligne, en V et opposés. Un câble souple avec un blindage en cuivre tressé de haute densité pour minimiser la prise de bruit afin que tu puisses obtenir une grande précision du signal mesuré.

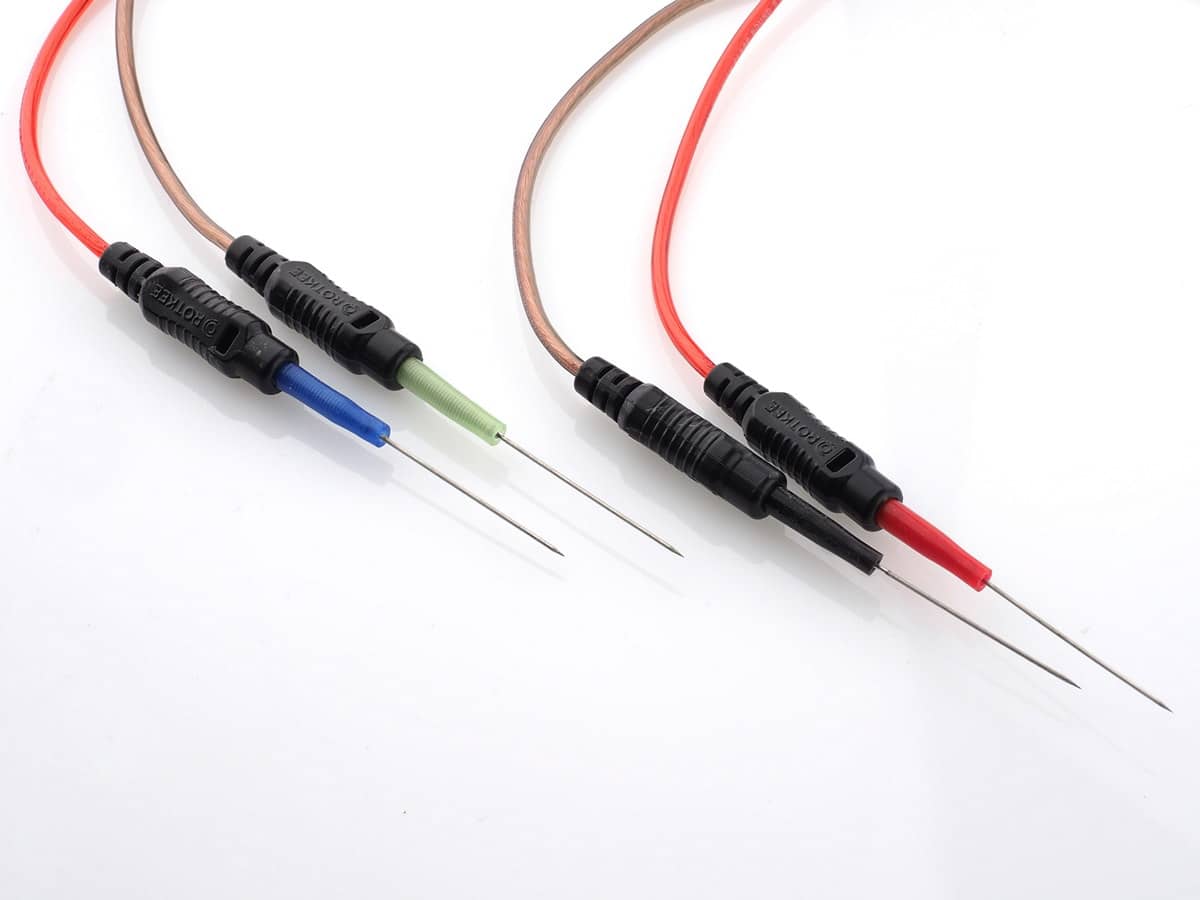

Les cordons de remplacement sont constitués d’un câble souple en PVC. Une broche de plomb flexible est idéale pour connecter un oscilloscope aux connecteurs automobiles ainsi qu’à d’autres zones encastrées. Une broche fine et un support pratique permettent de se connecter à pratiquement n’importe quel connecteur sans endommager le circuit et l’isolation du câblage. Le ressort empêche la broche d’être endommagée accidentellement.
Le cordon de test est compatible avec n’importe quel oscilloscope automobile.

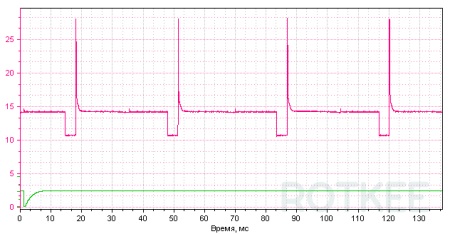

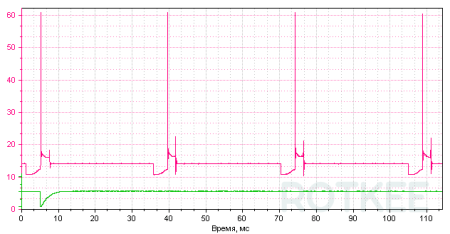

Échantillons de formes d’ondes
Caractéristiques physiques
Longueur totale du câble : 2,5 m
Connecteur du câble de sortie : BNC
Connecteur du fil de remplacement : 4 mm « banane »
Dimensions des broches : ⌀0,8×34 mm
Poids : 220 g
Caractéristiques électriques
Nombre d’entrées : 4
