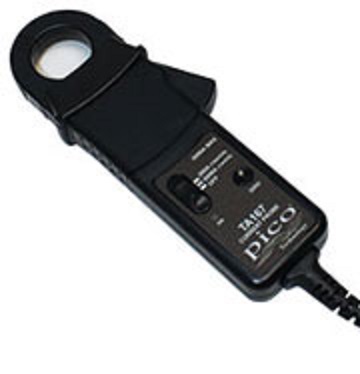

Pince ampèremétrique 200A / 2000A Courant CC – TA167

Description

Nouveau!  Pince ampèremétrique haute performance – 200A/ 2000A

La plage 2000 A est idéale pour une utilisation sur les moteurs diesel modernes et sur les moteurs essence ayant une grande capacité, avec lesquels le courant demandé par le démarreur peut dépasser 600 A. Donc, cette pince est idéale pour contrôler tout démarreur et circuit de démarrage – VL, VH, VE, PL, tracteur, bateau, etc.

Cette nouvelle pince ampèremétrique ultra performante TA167 se trouve dans tout kit PicoScope standard et supérieur.

Si vous avez déjà acheté un PicoScope et vous souhaitez améliorer votre kit existant, le TA167 peut être employée avec tout oscilloscope Pico et peut être achetée seule. La nouvelle pince ampèremétrique 2000/200 A vous permet de mesurer jusqu’à 2000 A sans de couper, débrancher ou dénuder le fil. Cette pince est idéelle pour mesurer le courant du démarreur de tout véhicule ayant un grand moteur, y compris VL, PL, etc. La nouvelle pince – TA167 – peut remplacer et la pince TA019 (600 A) et la pince PP253 (2000 A). La pince PP253 (2000 A) n’est plus disponible.

• Mâchoire de 35 mm de large, courte portée
• Mesure de 1 à 2000 A CC
• Rejet du bruit externe
• Précision augmentée
• Temps de réponse rapide
• Portée commutable 200 / 2000 A
• Bouton-poussoir de remise à zéro
• Fonction de mise hors service automatique

Meilleure sensibilité:

Le TA167 est une pince avec une meilleure sensibilité, moins susceptible au bruit, et avec un temps de réponse plus rapide que les autres pinces. La taille de la mâchoire de cette pince a été améliorée. Pour mesurer un courant plus bas, le TA167 est très performant en mode 200A. Cette pince emploi un « auto-off » pour conserver sa batterie. Cette fonction peut être éteinte pour un test de courant parasite, ce qui peut nécessiter une utilisation de longue durée.

Construction de la pince:

Le TA167 est construit avec des capteurs Effet Hall avancés pour accomplir une très haute sensibilité, et le rejet de champs externes. Le résultat est une pince bien adaptée à une utilisation sur tout type de véhicule moderne.

Données Electriques:

(Toute précision à 23°C ± 1°C)

Courant nominal                      2000 A CA PK MAX or CC

Plage(s) de mesure                   2000A

Capacité de surcharge              2200A

Sensibilité sortante                   10 mV/A and 1 mV/A switchable

Précision1)                                  ± 1% du mesure affiché ± 100 mA

Précision1)                                  ± 1% du mesure affiché ± 500 mA

Précision1)                                  ± 5% du mesure affiché

Gain – variation                        ± 0.15% du mesure affiché/°C

Plage de fréquence                    CC jusqu’à 20KHz (-1 dB) iRMS X f ≤ 400,000

Alimentation                              Pile Alcaline 9V : PP3, MN1604 ou IEC6LR61

Impédance de charge (min)        > 100 kΩ and ≤ 100 pF

Caractéristiques Générales

Taille du conducteur                  Diamètre 32mm

Câble sortant et connexions       Câble coaxial d’un longueur de  2m  – terminaison en BNC isolé

Plage de température de fonctionnement      0°C à +50°C

Température de stockage (sans pile)              -20°C à +85°C

[Précision1) – avec conducteur situé au centre de mâchoire de la pince.]

Guide d’utilisation de la pince:

Alimentation de la pince

 Lorsque la plage de fonctionnement requise a été sélectionnée, le témoin vert s’allume. Le témoin LED va clignoter si la charge de la pile devient trop faible pour utiliser. Dans ce cas il faut changer la pile. La procédure est décrite en dessous.

Fonction hors tension automatique

Afin de prolonger la vie de la pile, la pince va s’éteindre après approximativement 10 minutes. Pour désactiver cette fonction, éteindre la pince et rallumer en enfonçant le bouton « Auto Zéro ». Le témoin rouge va s’allumer et il va rester allumé jusqu’à ce que vous l’étendiez.

Auto Zero

Il se peut que la tension sortant ‘zéro offset’ de la pince peut se varier dû aux écarts thermiques ou en raison de conditions environnementales. Sélectionner la page de mesure requise et pour annuler la tension indésirable sortante, appuyer sur le bouton « Auto Zéro ». Assurer que la pince n’est pas proche du conducteur pendant cette opération.

Mesure du Courant

1. Allumer la pince en sélectionnant la plage requise et assurer que le témoin vert est allumé.
2. Connecter le cordant de la pince vers l’oscilloscope.
3. Appuyer sur le bouton « Auto zéro » afin de remettre à zéro la pince.
4. Positionner la pince autour du fil en assurant que les mâchoires sont bien fermées.
5. Observer et prendre les mesures. Une sortie positive indique que la direction du courant est dans le même sens qu’indiqué par la flèche qui se trouve au bout de la pince. (Si l’affichage est négatif, retourner la pince sur le fil.)

Changement de pile.

Le témoin LED vert ou rouge clignote lorsque la tension de la pile devient faible. Procéder comme suit:

AVERTISSEMENT SECURITE:

Avant d’enlever le cache pile, assurer que la pince est déconnecté de l’oscilloscope et qu’elle n’est pas proche d’un circuit électrique sous tension.

Débranché la pince du conducteur et l’éteindre en appuyant sur le bouton « On –Off » et débrancher les fils de l’appareil oscilloscope.

Deviser le vis du cache pile. Monter le cache de la pile par 30° et le tirer du corps de la pince. Remplacer la pile, remettre le cache pile et le revisser.

Employer uniquement une pile de Type 9 V PP3 Alcaline (MN 1604).
