Description

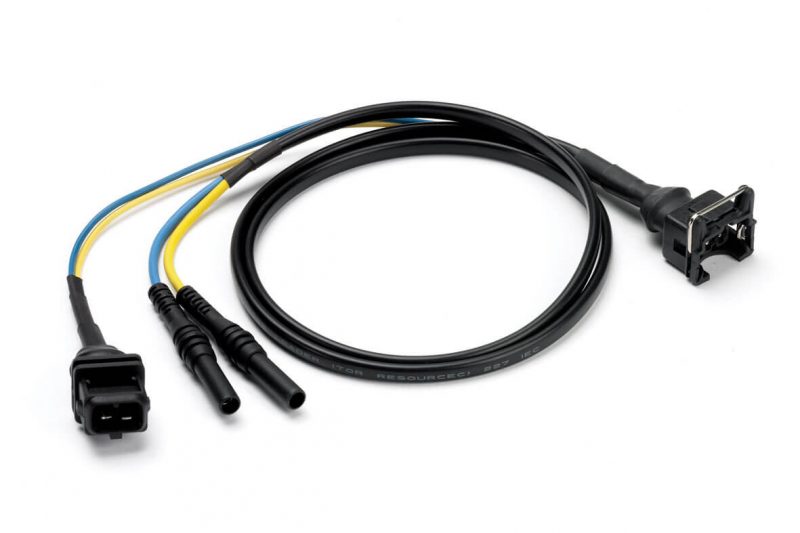

Le TA012 – câble de dérivation permet les mesures de tension de plusieurs sondes et capteurs autour du moteur.
Le câble de dérivation se branche entre le composant et le fil qui s’est branché vers le composant, ce qui permet les mesures de tension avec l’oscilloscope en employant soit la cordon d’essai TA000, soit une des 4 nouvelles cordons colorés : TA125, TA126, TA127 ou TA128.
A Noter : Une de ces cordons est requis pour faire la connexion entre le câble de dérivation et l’oscilloscope.
Le branchement du câble de dérivation TA012
Lire attentivement ces instructions avant d’employer le câble de dérivation TA012. Il se peut que l’oscilloscope soit endommagé par un court-circuit si le câble n’est branché correctement. Dans ce cas, le coute de la réparation de l’appareil va être à la charge de l’utilisateur !
Il est fortement conseillé que l’oscilloscope soit branché vers la masse sur un des canaux – A ou B avec un oscilloscope ayant 2 canaux; A à D avec un oscilloscope ayant 4 canaux.
Puis, un autre canal BNC peut être utilisé pour prendre la mesure sur les deux sorties de la sonde connectées par les connectiques 4mm de le câble de dérivation.
Le câble de dérivation TA012 peut être employé pour contrôler plusieurs composants comme les exemples suivants :
- Injecteurs multipoints
- Injecteur mono point
- Capteurs inductifs de vilebrequin et de l’arbre à cames
- Sondes de température de liquide de refroidissement
- Capteur cliquetis
- Bobine d’allumage GM
- Amplificateurs d’allumage de Rover
- Système injection de Bosch K–Jetronic
