Testeur Electronique – MM103

Description

MM103 est un testeur électronique qui permet de mesurer par un signal lumineux et sonore, la tension dans un système électronique de 3 à 250 Volts. Il peut aussi contrôler la commande en pourcentage de 10% à 100%. du Rapport Cyclique – autrement dit: Duty Cycle. Pas possible avec un muti-mètre.

À quoi sert-il ?

• MM103 permet de tester la commande électrique de composants comme:
• Électro-injecteurs Common-Rail; électro-Injecteurs essence/GPL, injecteurs piézoélectriques, électrovalves /régulateur de flux, électrovalves EGR, électrovalves géométrie variable/etc.
• Utilisation simple, rapide et sûre.

Utilisation:

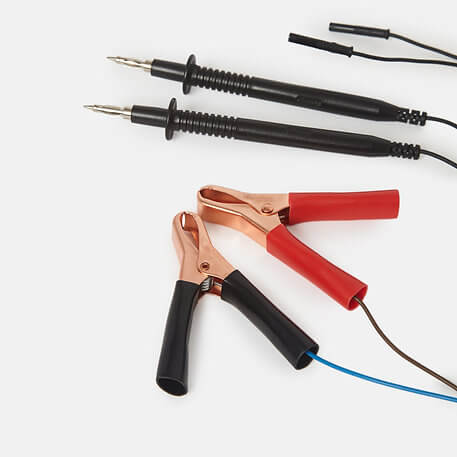

Le MM103 ne nécessite aucun réglage. Il dispose de 2 câbles pour son alimentation par la batterie du véhicule – positive et négative; et deux fils qui se branchent au connecteur du composant. Avec le moteur tournant, si le composant reçoit une alimentation correcte du UCE, le testeur émettra un son. Très utile pour chercher des problèmes intermittents.

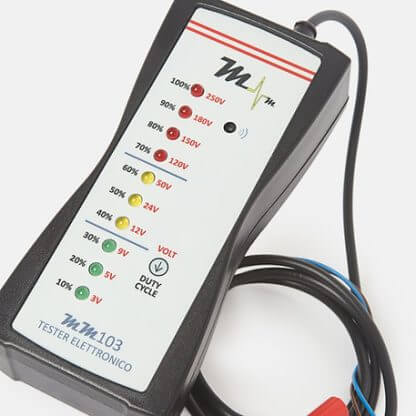

Le testeur allume un LED correspondant à la valeur du voltage d’alimentation. Cette valeur est indiquée à droit des LEDs.

En appuyant sur le seul bouton de l’appareil, le Rapport Cyclique – Duty Cycle – est affiché sur la gauche de l’instrument.

Caractéristiques:

• Alimentation: 12 V
• Puissance: 1 Watt
• Plage de mesure: 3 à 250 Volt; de 10% à 100% Duty Cycle – RCO, (Rapport Cyclique d’Ouverture).

Voir aussi: MM100 Testeur de signal; et MM101 Commande d’électrovannes.
