Testeur professionnel de circuits / sans fil – CT8002

Description

Testeur professionnel de circuits / sans fil

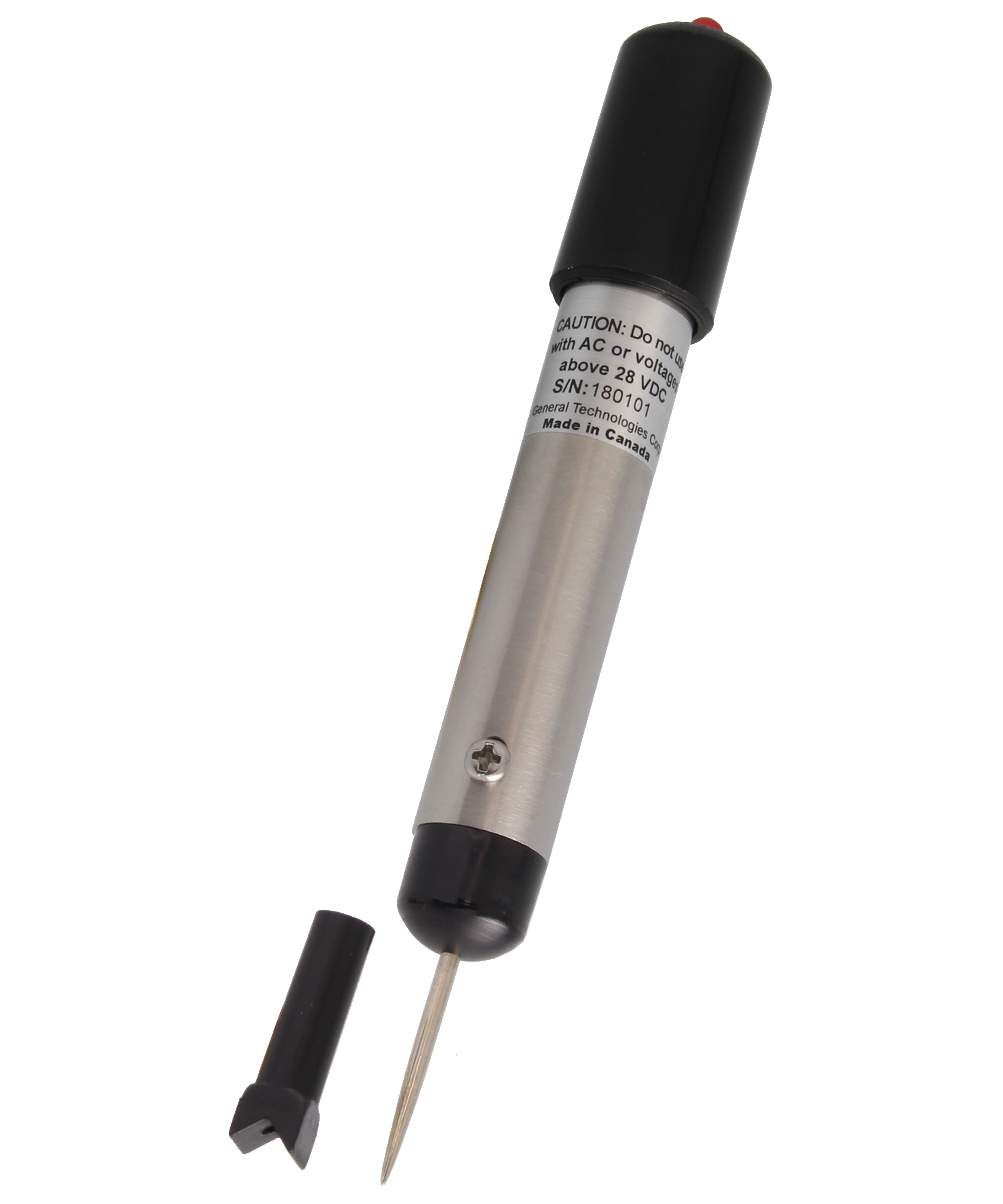

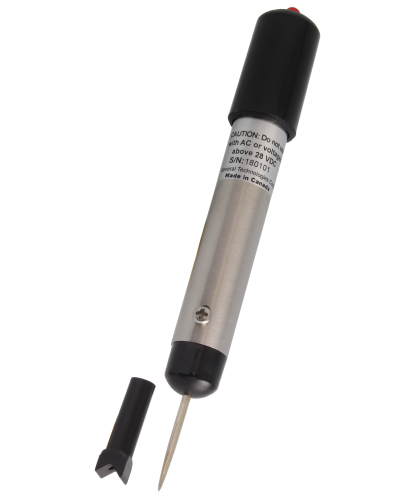

Le CT8002 est un testeur de circuits électroniques à l’état solide, sans danger pour l’ordinateur. Contrairement aux lampes de test habituelles, ce testeur de circuits à haute impédance peut être utilisé sans danger autour des ordinateurs, de l’électronique, des CEM, des capteurs et des coussins gonflables des automobiles.

Robuste, construit pour durer et simple à utiliser, il ne nécessite aucun fil ou connecteur à pince pour la mise à la terre. Les indicateurs LED, sonores et vibratoires du CT8002 permettent aux utilisateurs de vérifier l’alimentation en moins de temps qu’il n’en faut pour installer une lampe de test ordinaire et trouver une terre appropriée. Il est conçu pour être utilisé dans les automobiles, les camions, les tracteurs, les remorques, les véhicules de loisirs, les motocyclettes, les bateaux et tout circuit alimenté en courant continu de 3 à 28 volts.

Applications

• Le détecteur de tension électronique robuste à semi-conducteurs ne nécessite aucun fil ou connecteur à pince pour la mise à la masse
• Mesure de la sortie dans des capteurs comme l’oxygène (O2), la température du liquide de refroidissement, la position du papillon des gaz (TPS), l’air du collecteur, la pression (MAP), le débit d’air du collecteur (MAF), etc.
• Sécurité autour des micro-ordinateurs automobiles, des modules de contrôle électronique, des capteurs, etc.
• Spécialement conçu pour être utilisé sur les voitures, les camions, les remorques, les véhicules de loisirs et les bateaux.

Spécifications

• Impédance d’entrée : 1Mohm Impédance d’entrée minimale (environ 20 micro-amplis @ 24 Volt)
• Tension d’entrée : 3 à 28 Volts. D.C.
• Indicateurs : Lumière, buzzer et indicateur de vibration.
• Corps : Construction en acier inoxydable
• Source d’alimentation : 1 pile de taille « AA
• Poids : 60 gr avec batterie
• Dimensions : 5.75″L x 0.625″Dia. (146 x 15,9 mm)

FAQ

Comment le CT8002 détecte–t–il la tension ?

Pour que le CT8002 détecte une tension (comme tout autre instrument de mesure de la tension), il faut un circuit fermé (+ vers –, ou vice versa). Dans le CT8002, ce circuit est établi (fermé) lorsqu’un courant passe par la pointe (+), le circuit interne, le corps métallique du CT8002, le corps de l’utilisateur et enfin la masse. La quantité de courant qui traverse le CT8002 et le corps de l’utilisateur est très faible (de l’ordre de quelques microampères), et le corps de l’utilisateur agit comme un « fil de terre » ou le fil de test négatif d’un voltmètre. Le circuit interne du CT8002 détecte ce courant, qui est utilisé pour allumer le buzzer et les indicateurs lumineux.
