Description
Transducteur d’impulsions de pression
L’objectif de ce capteur est d’enregistrer facilement la forme des pulsations de pression dans le collecteur d’admission, le système de ventilation du carter ou le système d’échappement du moteur. Cette méthode simple permet d’estimer la précision de l’alignement de la distribution, de déterminer si le jeu entre le piston et la paroi du cylindre est excessif, de vérifier l’équilibre des cylindres, ainsi que de détecter les ratés d’allumage dans le cylindre sans démonter le moteur.
Remarque : les capteurs d’impulsion de pression ne mesurent pas la pression statique. Ils ne peuvent être utilisés que pour afficher les variations de pression. Ce transducteur d’impulsions de pression convertit les variations de la pression du gaz en un signal électrique, ce qui permet d’analyser les différents composants du moteur.

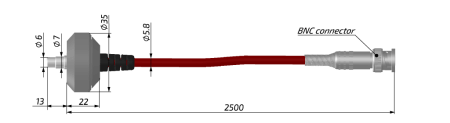

Conception du capteur
Conception du capteur

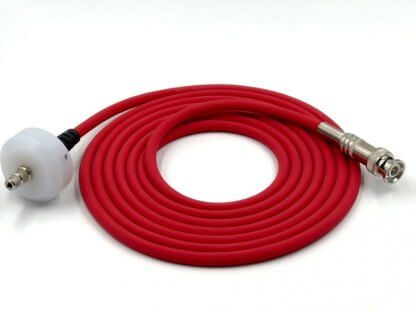

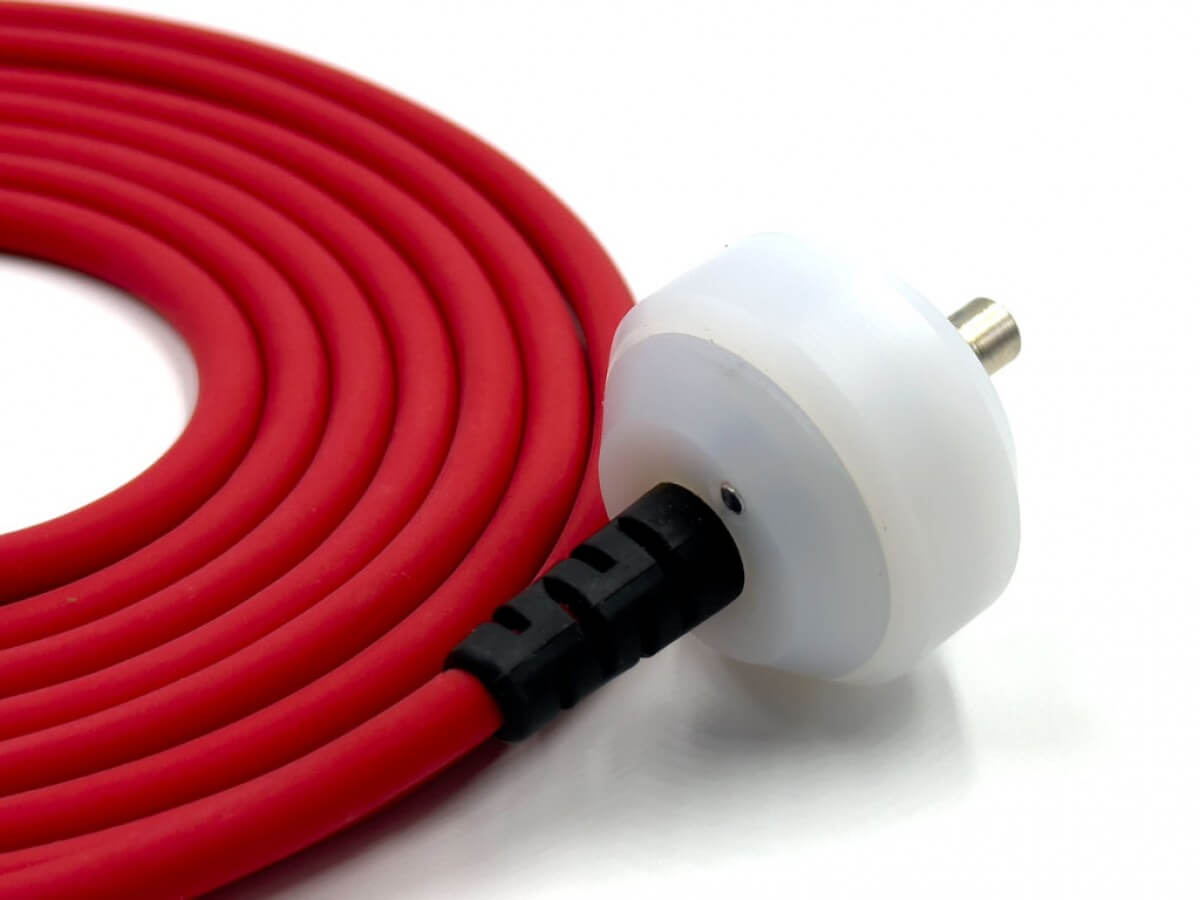

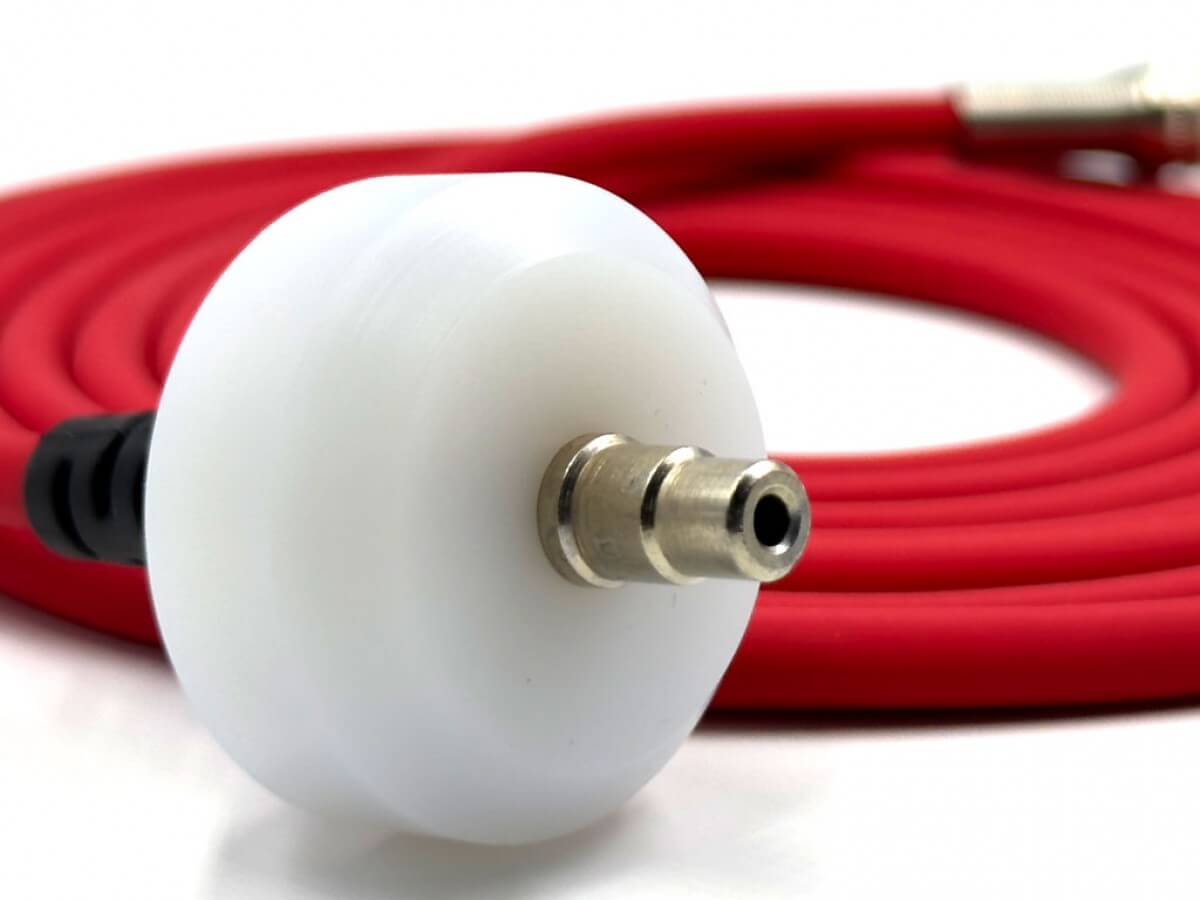

Le boîtier du capteur est en Caprolon (polyamide), ce qui le rend résistant à la chaleur et aux substances nocives, tout en étant solide et léger. Le tube de raccordement du capteur est en laiton et peut être connecté à des tubes en caoutchouc d’un diamètre de 4 à 7 millimètres. Un câble souple avec un blindage en cuivre tressé de haute densité pour minimiser la prise de bruit afin d’obtenir une grande précision du signal mesuré.
Éléments inclus
- Transducteur d’impulsion de pression – 1 pièce

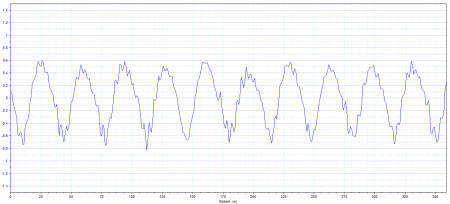

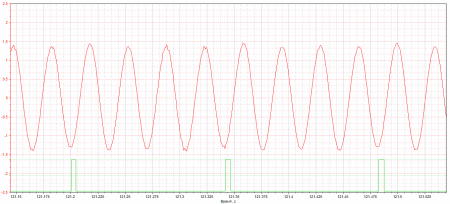

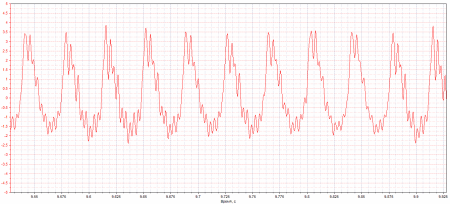

Échantillons de formes d’onde
