Description
Fonctions de RelaySim Pro
- Convient aux applications 12V et 24V
- Contrôle séparé des circuits de relais 87 et 87a
- Double affichage numérique LCD haute définition intégré
- Ampèremètre DC intégré 0…50A ;
- Courant de fonctionnement jusqu’à 21 ampères (pour les applications 12V et 24V. Voir les spécifications pour plus de détails) ;
- Mesure du courant à travers le circuit activé ;
- Mesureur de tension DC intégré 0…199.9V
- Mesure indépendante de la tension sur chaque borne du relais
- Détection de charge ouverte à l’état OFF
- Signale un événement de défaillance (LED d’état)
RelaySim Pro est l’assistant idéal pour les tests de circuits électriques ! Faites votre travail en toute simplicité !

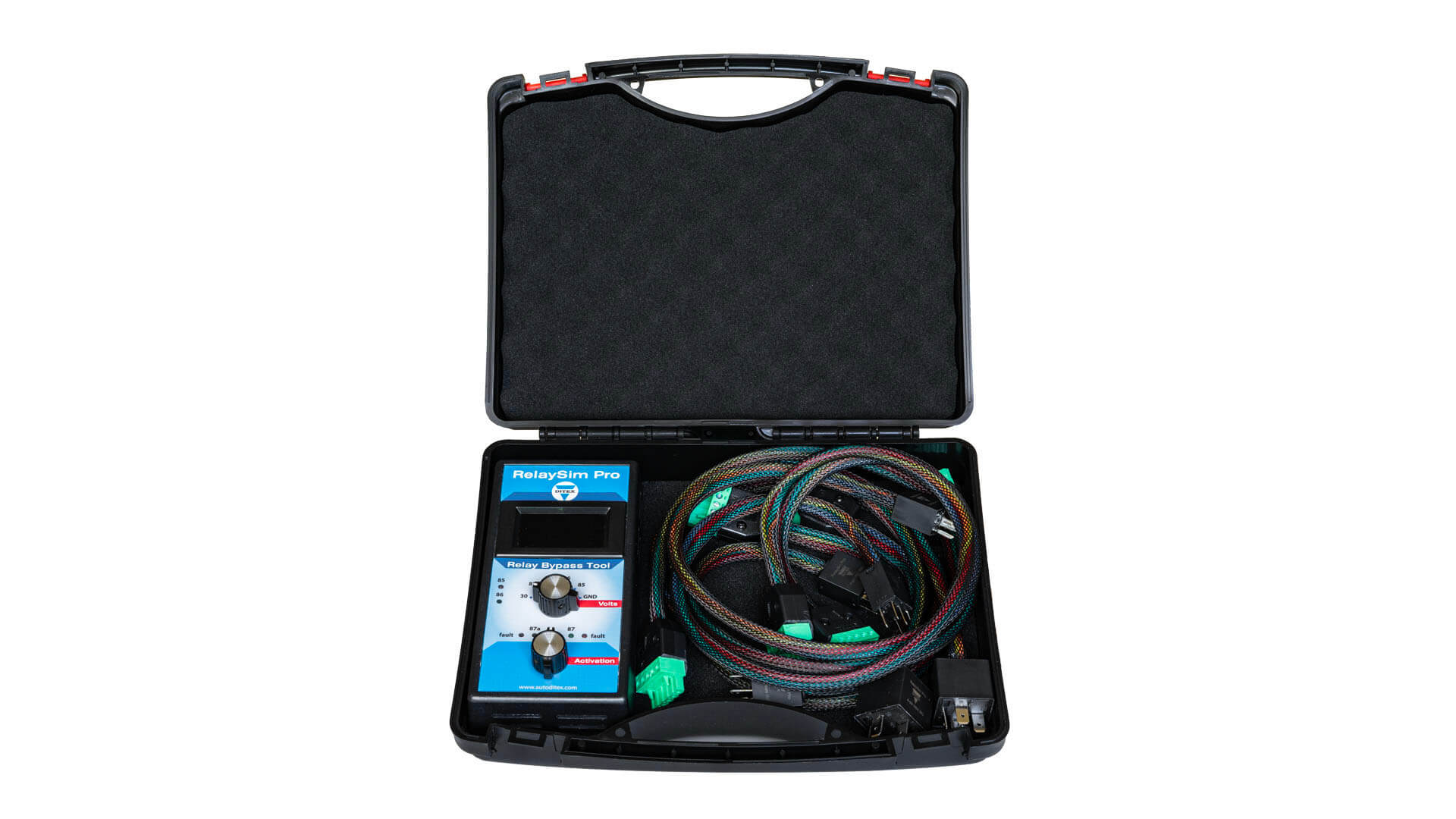

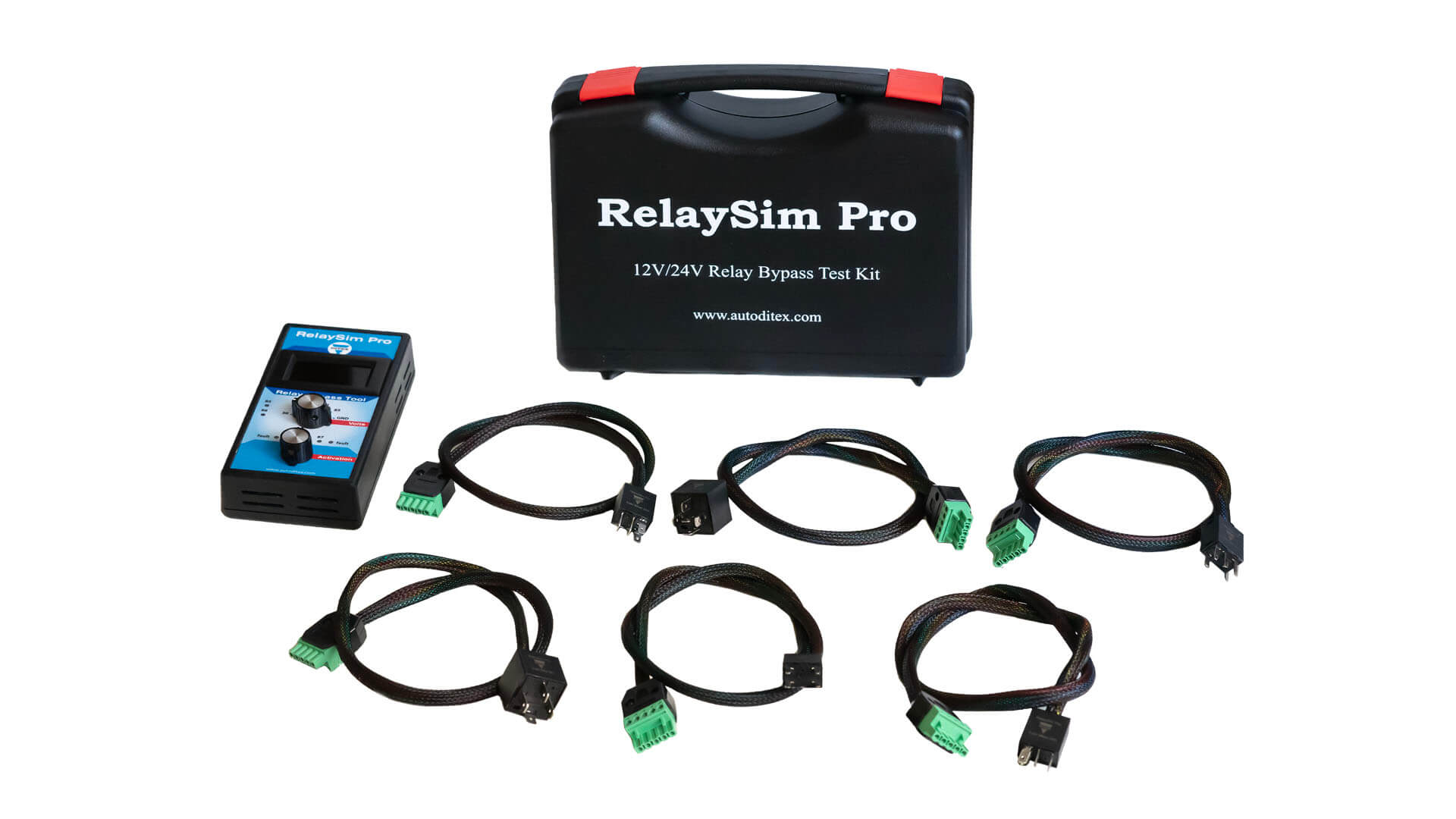

RelaySim Pro est un outil pratique qui permet de tester facilement un circuit électrique automobile par l’intermédiaire d’une prise de relais et d’un fusible. Il élimine les circuits de contrôle de relais et permet un contrôle manuel du circuit de relais.

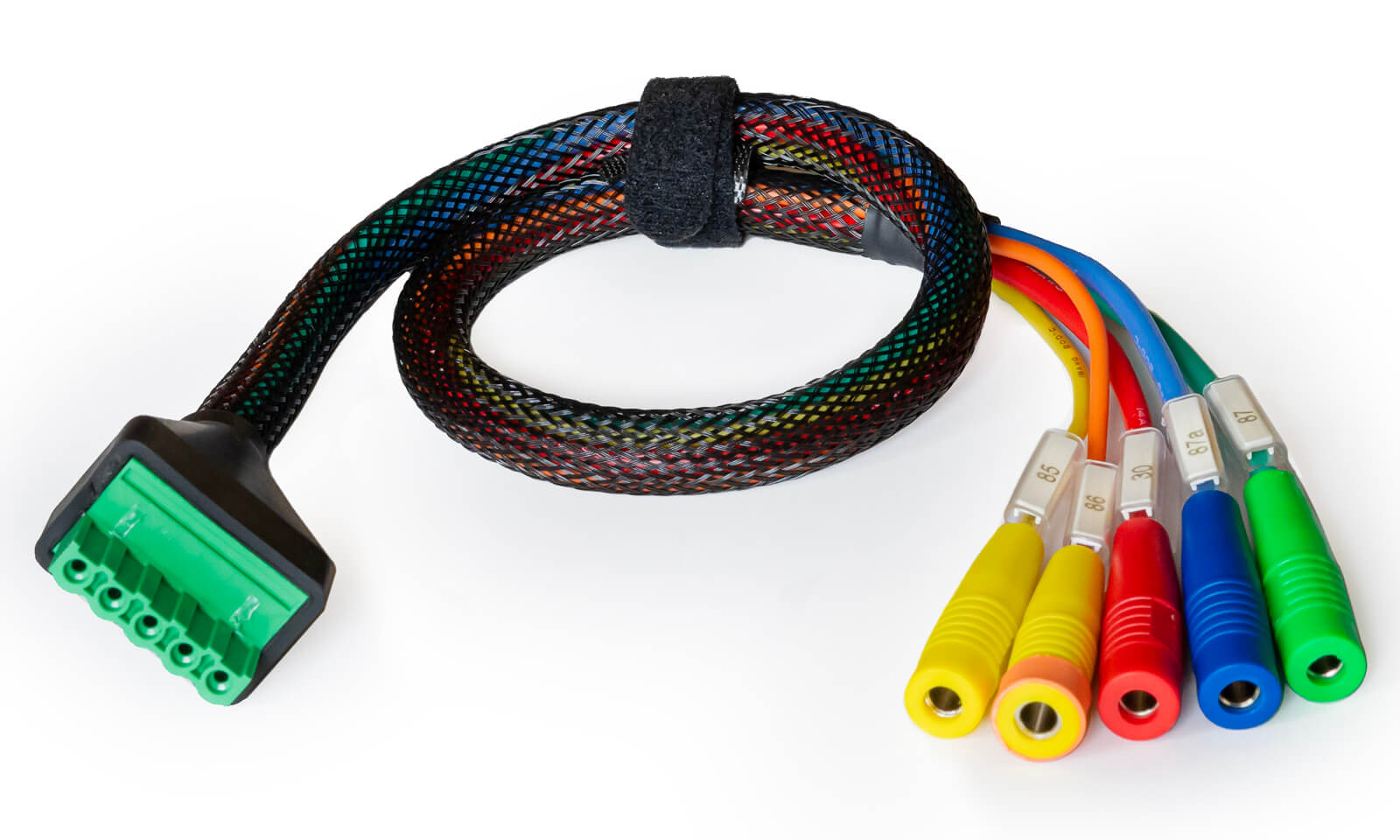

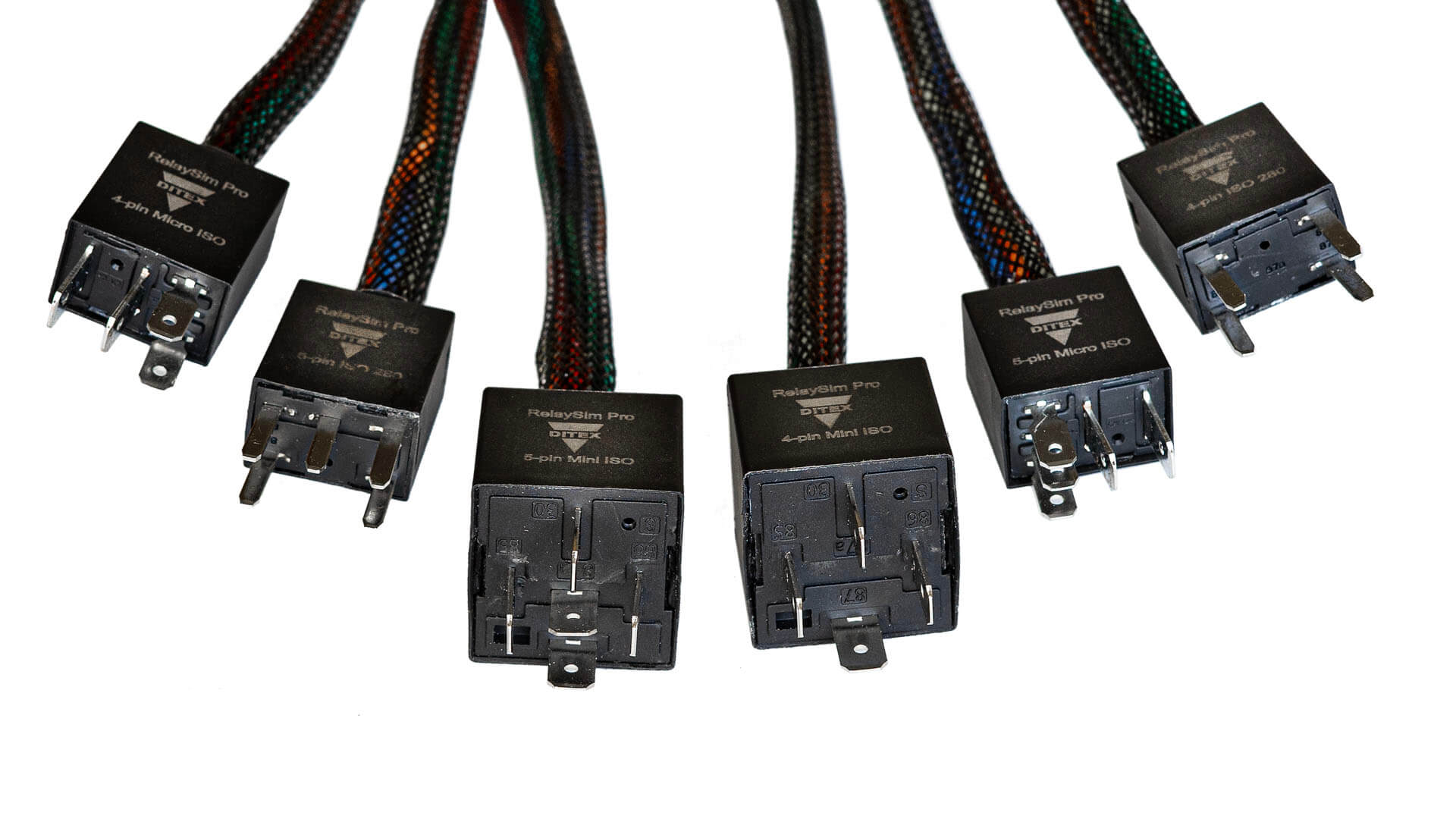

Il est compatible avec les circuits de relais standard à 4 et 5 bornes et peut être utilisé avec la plupart des marques et modèles de voitures. Le RelaySim Pro peut alimenter n’importe quel relais qui alimente des moteurs électriques à courant continu (pompes à carburant, ventilateurs de refroidissement, moteurs de soufflerie, moteurs de fenêtres et tout autre moteur actionné par un relais), des phares et d’autres applications d’éclairage automobile ou presque tous les actionneurs électriques, tels que les actionneurs électromagnétiques, électromécaniques et électrohydrauliques. En outre, il peut être utilisé en série (à la place d’un fusible) avec la plupart des autres circuits prévus pour 25 A ou moins. Le dispositif convient aux systèmes de 12 et 24 volts et ne limite pas la plage de courant de fonctionnement. La plage de fonctionnement pour une utilisation continue est de 21 ampères maximum. L’appareil supporte une surtension maximale de 27 ampères, que la tension soit de 12 ou de 24 volts. Deux LED (bornes 85 et 86) indiquent la tension, la polarité et la continuité dans le circuit de la bobine du relais.

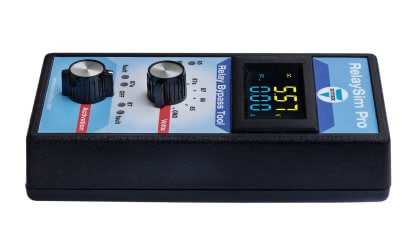

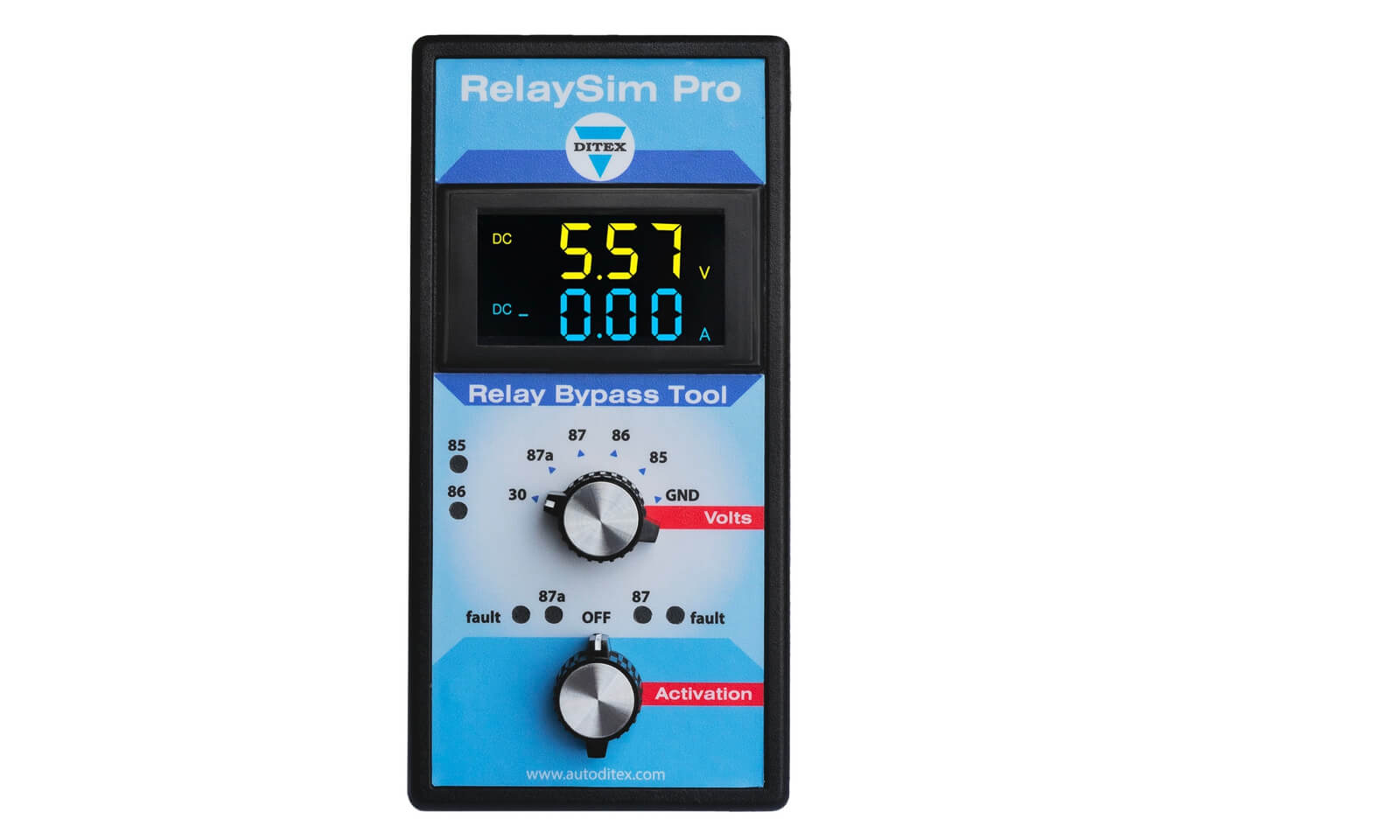

RelaySim Pro est doté d’un double écran numérique LCD haute définition intégré qui vous permet d’observer les valeurs de courant et de tension dans le circuit testé. L’appareil mesure le courant circulant dans le circuit 87 ou 87a, selon celui qui est actuellement activé. Il mesure et affiche également la tension des circuits 85, 86, 87, 87a et 30. Vous pouvez observer directement l’ampérage et la tension entrant dans un circuit activé, ce qui vous permet d’évaluer l’état de la charge. Si un actionneur consomme plus de courant que ce qui est spécifié, ou si la charge de courant n’est pas constante pendant le fonctionnement, la charge/l’actionneur est suspect(e) et doit être remplacé(e).
RelaySim Pro, construit par DITEX, fournit une large gamme de fonctions de protection intégrées pour protéger l’outil et les circuits de relais en cours de test.
