Générateur de signaux – AutoSim Pro Master Kit

385.00 HT

NOUVEAU – pour aider un diagnostic sûr et rapide…

AutoSim Pro Master Kit – Générateur de signaux  pour la simulation de signaux de capteurs du véhicule. Ce kit est le même que le AutoSim Pro, mais il comprend les accessoires additionnels – voir le contenu du kit en bas de cette page.

En stock (peut être commandé)

Description

NOUVEAU – pour aider un diagnostic sûr et rapide…

AutoSim Pro Master Kit – Générateur de signaux  pour la simulation de signaux de capteurs du véhicule. Ce kit est le même que le AutoSim Pro, mais il comprend les accessoires additionnels – voir la description complète suivante.

Le générateur de signaux AutoSim Pro est extrêmement populaire auprès des techniciens, formateurs et autres professionnels grâce à son interface utilisateur conviviale et à son fonctionnement fiable.

L’AutoSim Pro est un outil très utile, adapté aux applications de voiture et de camion. Il peut être utilisé dans diverses situations de travail. Ce simulateur de capteurs avancé crée un système électriquement équivalent pour simuler les capteurs et les actionneurs du véhicule.

L’AutoSim Pro est spécialement conçu pour tester les capteurs, y compris les  faisceaux et les connexions. De cette manière, il est possible de savoir si un calculateur, une alimentation, une connexion enfichable ou un capteur est défectueux. Cela permet une élimination efficace des pannes sans remplacer les pièces « en cas de doute ». L’une des particularités de cet appareil est son utilisation simple et intuitive via les touches de fonction. L’écran affiche en continu les paramètres les plus importants tels que la forme d’onde actuelle, la fréquence, l’amplitude, le décalage, le temps de rampe et la largeur d’impulsion. (Un guide utilisateur compréhensible est livré avec.)

SIMULATEUR AUTOMOBILE À USAGES MULTIPLES :

Générateur de signal, PWM, source de tension, préréglages intégrés au capteur – voir ci-dessous.

Générateur de signal

Fournissant les signaux les plus importants: sinus, carré, triangle et rampes, jusqu’à 20 kHz, cet appareil est le compagnon idéal pour tester / simuler tous les types de capteurs ainsi que pour l’analyse des circuits de câblage électrique. Vous avez un contrôle total sur le signal de sortie: amplitude crête à crête, fréquence, rapport cyclique et durée d’impulsion. Un microcontrôleur règle la tension de sortie dans la plage de 0 V à ± 12 V conformément aux courbes programmées.

PWM

Générateur PWM pour le contrôle dynamique d’actionneurs de véhicules utilisant une modulation de largeur d’impulsion. La fonction de générateur PWM a été spécialement conçue pour contrôler les volets, les actionneurs, les vannes, les injecteurs et les petits moteurs à courant continu. Génération d’un signal PWM à puissance variable jusqu’à 4 A.

Source de tension continue précise

La fonction de sortie de tension continue à faible bruit et haute résolution AutoSim Pro est le bon choix lorsqu’une source de tension continue de précision est nécessaire. Sa sortie bipolaire fournit jusqu’à ± 12 V avec une résolution de 10 mV et jusqu’à 35 mA de courant.

Préréglages intégrés au capteur

Simulateur de capteur automobile avec configurations prédéfinies intégrées pour la simulation de CKP inductif, CKP à effet Hall, sonde Lambda zircone, sonde Lambda Titania et capteur de cliquetis. Vous pouvez déconnecter le capteur du harnais du véhicule et attacher le générateur de signal à la tension du véhicule afin de contrôler le signal tout en regardant l’oscilloscope pour voir si le PCM répond correctement.

Caractéristiques

  • Appareil autonome portable
  • Opération intuitive via les touches de fonction
  • Temps de démarrage ultra-rapide
  • Excellent design industriel
  • Fonctionne sur des systèmes électriques de 12 et 24 volts
  • Écran LCD 2,4 « TFT LCD 320 » éclairé pour une visibilité optimale
  • Protection contre la connexion de polarité inverse
  • Facteur de distorsion faible et rapport signal sur bruit élevé pour des signaux brillants
  • Plage de fréquence réglable de 0,1 Hz à 20 kHz
  • Génération de signaux PWM à puissance variable jusqu’à 4 A
  • Sortie PWM à connexion à un fil
  • Source de tension continue précise
  • Carte Micro SD interne pour les mises à jour du firmware

Applications

  • Simule les conditions  réelles de fonctionnement de la plupart des capteurs automobiles
  • Élimination efficace des pannes sans remplacer les pièces « en cas de doute »
  • Simule les signaux des sondes lambda : Zircone et Titania
  • Vérification du fonctionnement de base du calculateur
  • Le contrôle du signal de sortie permet de vérifier la réponse et le fonctionnement de l’UCE
  • Il peut entraîner l’écu dans une boucle «ouverte» ou «fermée»
  • Activation d’un grand nombre d’actionneurs
  • Sortie de tension réglable variable de 0 à ± 12 volts
  • Simule les capteurs de vilebrequin et de arbres à came inductifs et à effet hall
  • En modes vilebrequin et arbres à came, vous pouvez ajuster le nombre de dents et les dents manquantes

Spécifications

Spécifications générales de l’AutoSim Pro

Échantillonnage 200 KSa / s
Temps d’établissement 4.5 µs
Résolution 12 bits
Fréquence de sortie maximale 20 kHz
Canaux de sortie 2

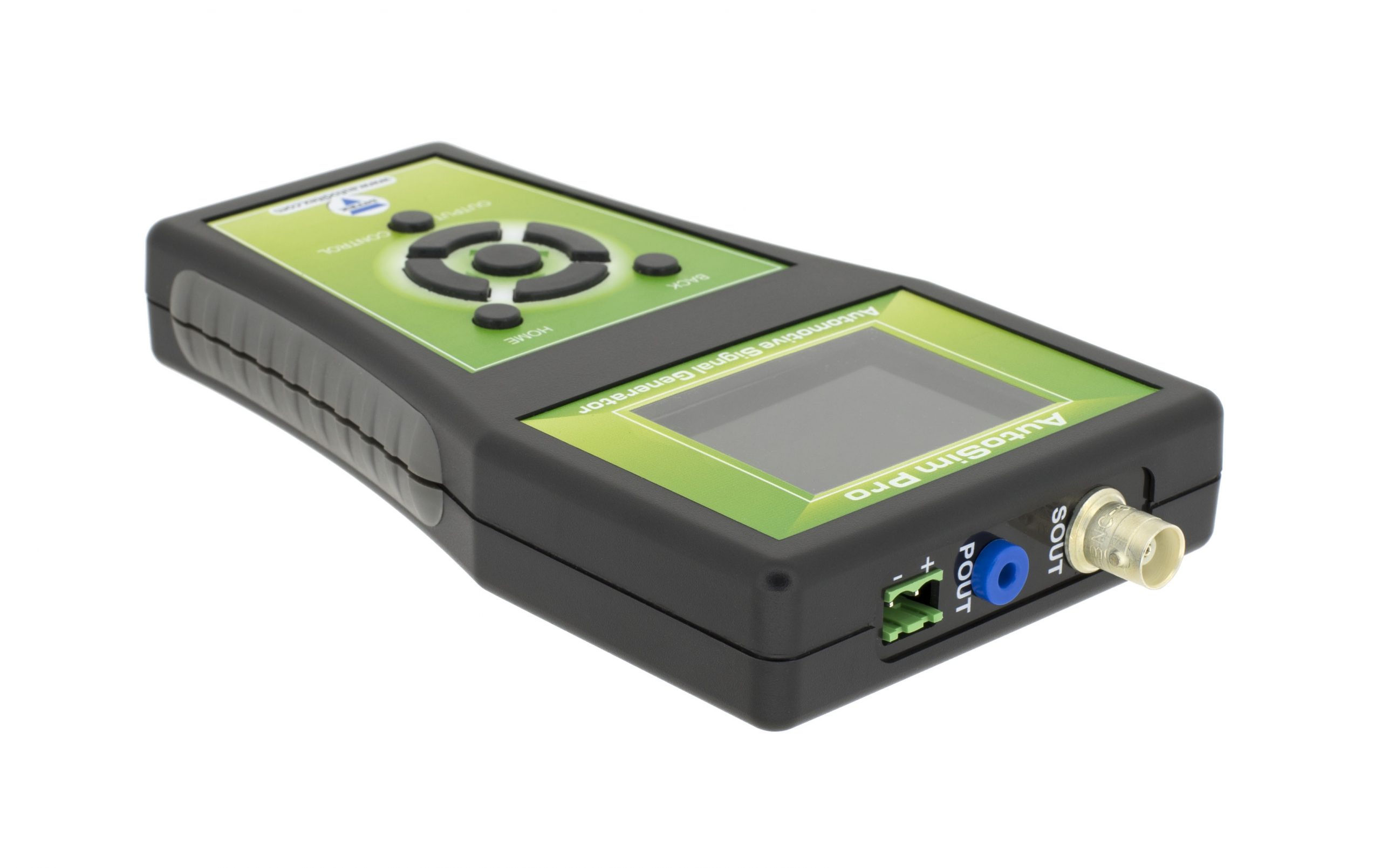

Signal de sortie – SOUT
Puissance de sortie – POUT
Fonctionnement simultané des deux sorties – Oui
Modes de fonctionnement standard – Formes d’onde, CC, impulsion
Préréglages automobiles intégrés – Oui
Contrôle PWM à courant élevé – Oui
Alimentation 12 V CC,  24 V CC (batterie du véhicule)

Affichage

Module LCD type TFT
Taille 2.4 « diagonale
Résolution 320 x 240 pixels
Rétro-éclairage 4 LEDs blanches en parallèle
Haute luminosité 150 cd / m2

Les sorties

Spécification de sortie du signal:

Polarité de sortie positive et négative
Amplitude de sortie ± 10 mV ~ ± 12 V (pas de 10 mV)
Plage de sortie de tension continue ± 10 mV ~ ± 12 V (pas de 10 mV)
Courant de sortie ± 30 mA maximum
Résolution verticale 12 bits
Formes d’onde sinusoïdale, carrée, triangulaire, rampe
Gamme de fréquence d’onde sinusoïdale de 0,1 Hz à 5 kHz
Plage de fréquences rampe / triangle 0,1 Hz ~ 5 kHz
Gamme de fréquence d’onde carrée 0,1 Hz ~ 20 kHz
Plage de cycles de travail des ondes carrées, 20 kHz 20% ~ 80%, pas 0.1%
Plage de facteur de marche à onde carrée, 10 kHz 10% ~ 90%, pas 0.1%
Plage de cycle de fonctionnement des ondes carrées, jusqu’à 5 kHz 5% ~ 95%, pas 0.1%
Impulsions 1 ~ 100
Largeur d’impulsion 1 ms ~ 1 sec
Période d’impulsion 2 ms ~ 5 sec

Contenu du kit AutoSim-Pro Master Kit

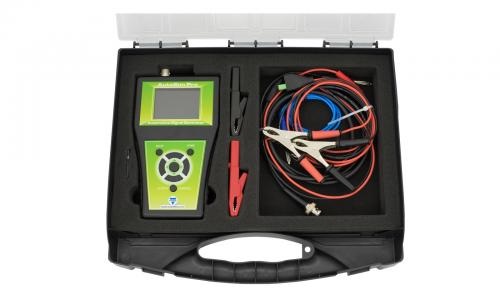

  • Boîte de rangement en plastique avec mousse

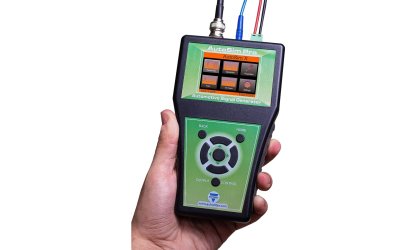

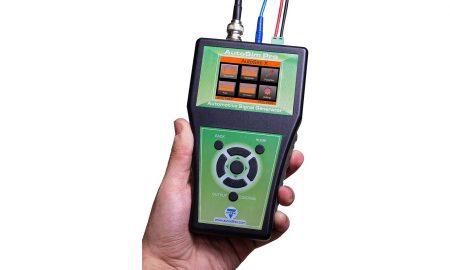

  • Dispositif principal AutoSim Pro

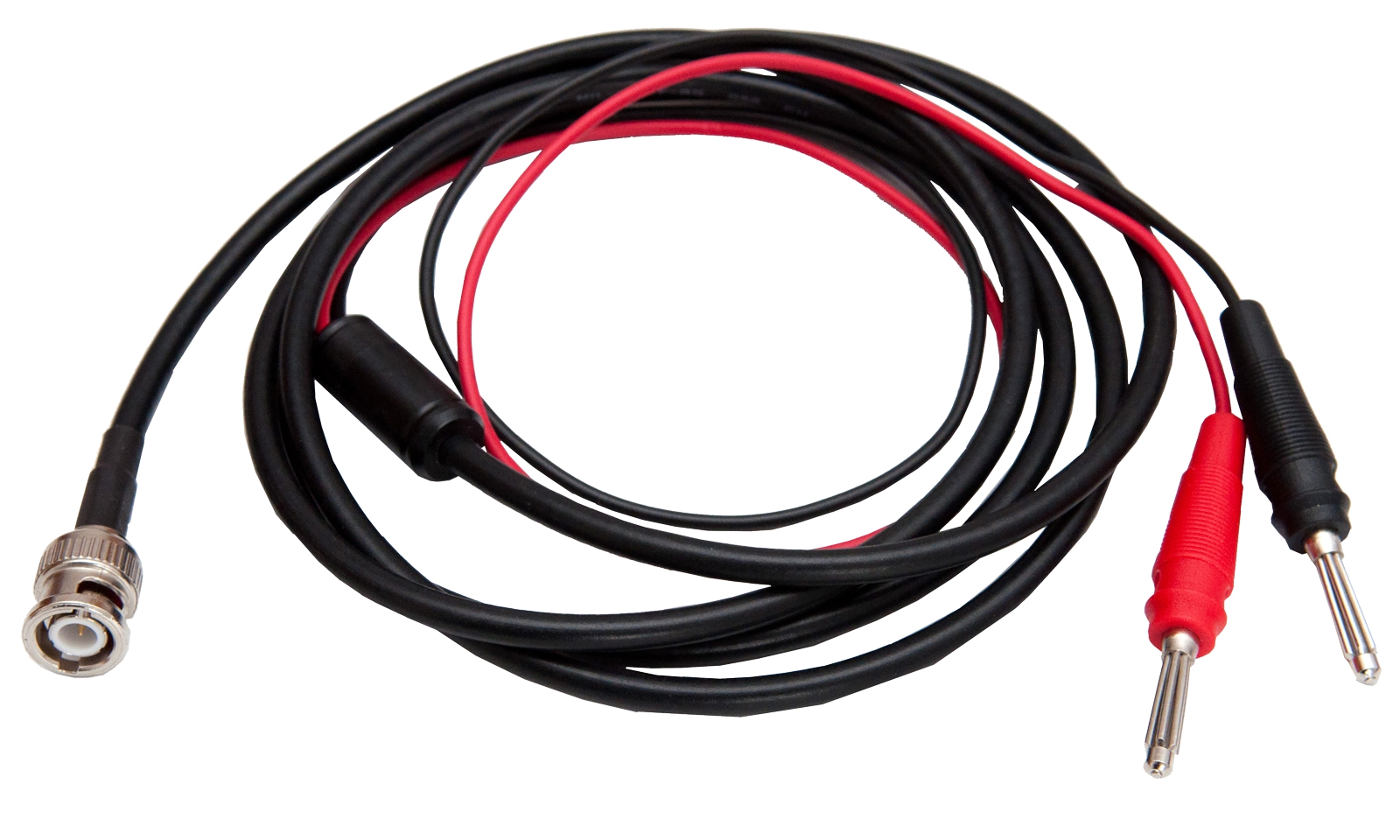

  • Cordon de test, coaxial BNC, fiche droite vers fiches banane 4 mm x 2, 60 V, 1000 mm

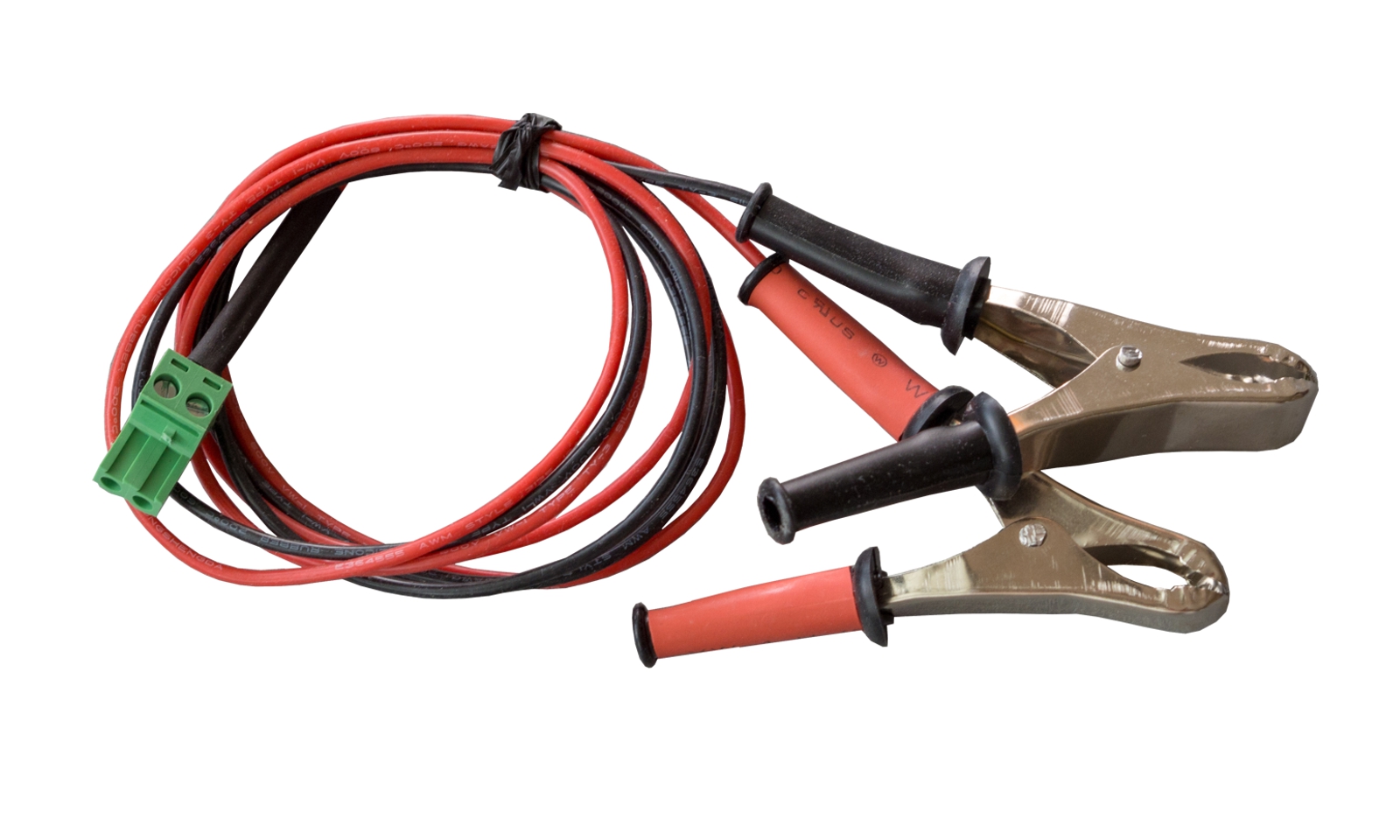

  • Câble d’alimentation
  • Cordon de test, fiche banane 2 mm à fiche banane 4 mm, Bleu, 60 V, 10 A, 800 mm
  • Pince à crocodile isolée, paquet de 2 (rouge, noir)

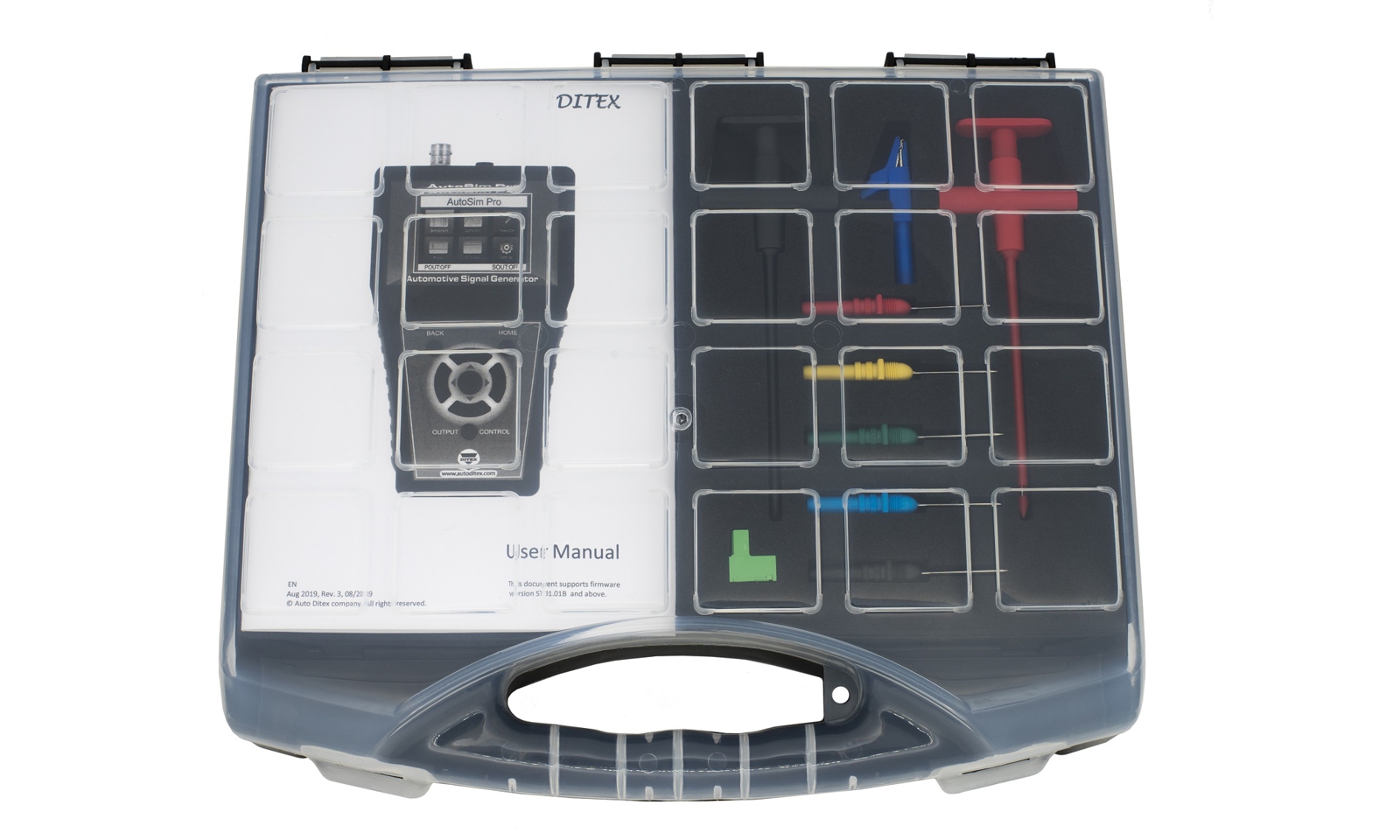

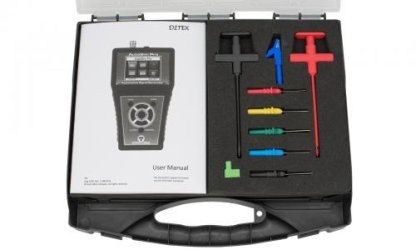

  • Jeu de sondes à épingler dans le dos (5 aiguilles)
  • Pince crocodile, 4 mm, 25 A, rouge
  • Pince à crocodile, 4 mm, 25 A, noire
  • Pince crocodile, 4 mm, 15 A, bleue
  • Bornier enfichable (2 broches, 5mm)
  • Carte mémoire micro SD
  • Adaptateur carte SD vers carte micro sd.

Contenu du kit AutoSim-Pro

  • Dispositif principal AutoSim Pro
  • Cordon de test, coaxial BNC, fiche droite vers fiches banane 4 mm x 2, 60 V, 1000 mm
  • Câble d’alimentation
  • Cordon de test, fiche banane 2 mm à fiche banane 4 mm, Bleu, 60 V, 10 A, 800 mm
  • Carte mémoire micro SD

Comparer et choisir entre ce produit et l’AutoSim – Simulateur de signal de capteur automobile

Tableau de comparaison des simulateurs de capteurs automobiles-FR.4







Informations complémentaires

Poids 2.0 kg
