Description

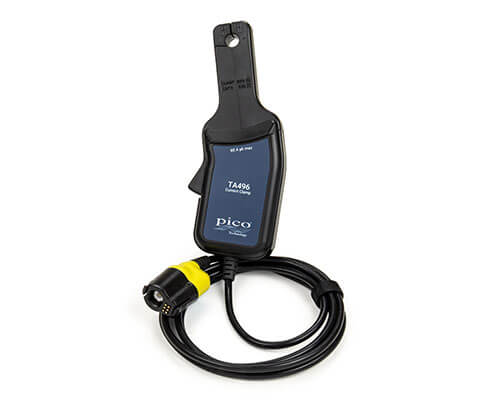

NOUVELLE Pince ampèremétrique compacte TA496 Pico BNC+ 60 A DC

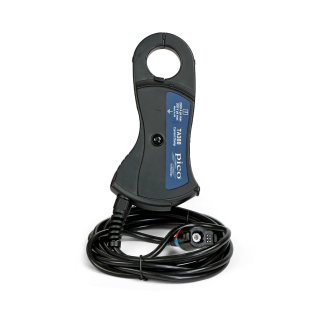

Le TA496 est une nouvelle pince de courant à faible intensité qui est de nature similaire à la pince de courant 60 A BNC TA018.
Cependant, en plus de tous les avantages de l’interface Pico BNC+ (alimentation par l’oscilloscope, reconnaissance et configuration automatiques de la sonde lors de la connexion et contrôle complet de ses fonctionnalités par le logiciel), la nouvelle pince présente également un meilleur blindage et une sensibilité réduite à son orientation par rapport au champ magnétique terrestre.

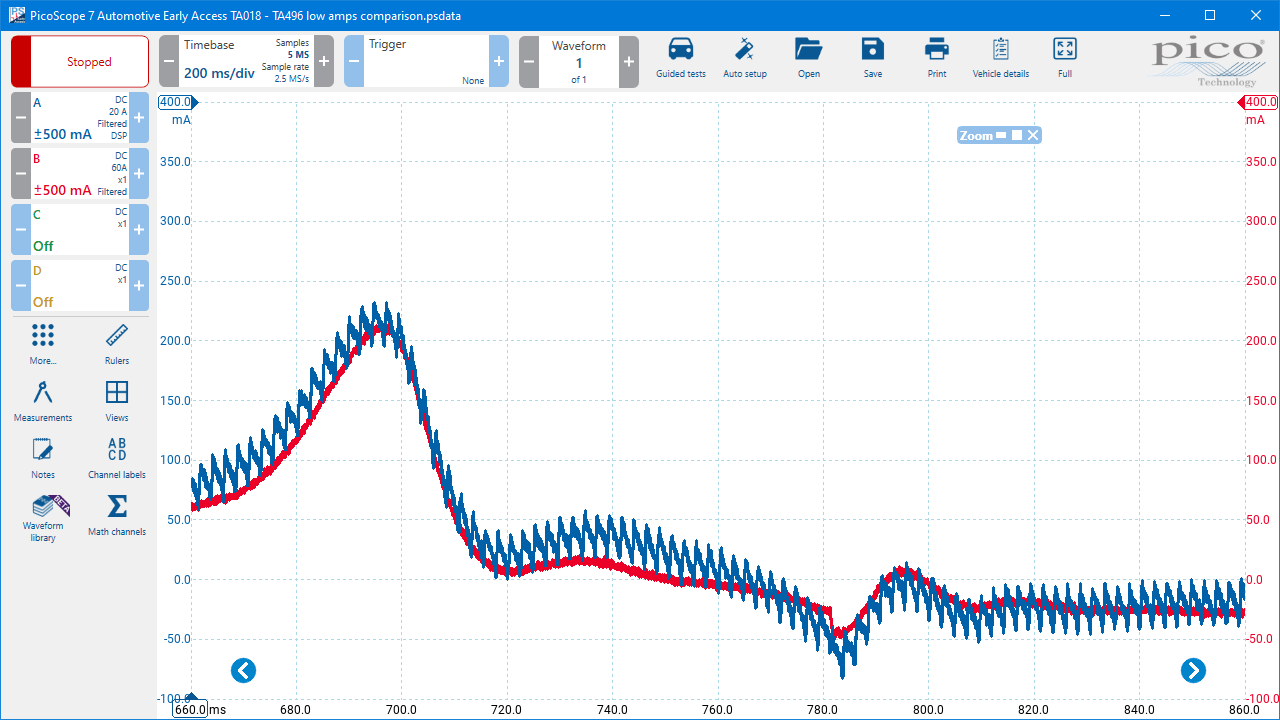

Ces développements se traduisent par une précision et une clarté accrues des signaux, en particulier (comme le montre la capture d’écran ci-dessous, où la forme d’onde bleue du canal A provient de la pince TA018 et la forme d’onde rouge du canal B provient de la pince TA496).
Spécifications :
Les plages de mesure du TA496 sont de +/- 60 A crête et +/- 10 A crête, sur une plage de fréquence allant de CC à 40 kHz (-3 dB).
Sa précision s’étend de +/- 2% de la lecture +/- 20 mA, dans la gamme 0 à 0,5 A, à +/- 4% de la lecture +/- 630 mA, dans la gamme 0 à 60 A.
Le réglage du décalage du zéro est effectué automatiquement lors de la connexion à l’oscilloscope mais, tout comme le mode de couplage (CA ou CC) et la limitation de la bande passante (via un filtre passe-bas matériel de 20 kHz), il peut également être activé directement dans le logiciel. De plus, la pince est classée CAT II 300 V et doublement isolée.
