Options de canal
Ce qu’il fait
La plupart des paramètres liés à la capture, au conditionnement et à l’affichage d’une mesure sur l’un des canaux d’entrée de votre oscilloscope se trouvent dans les panneaux d’Options de chaque canal.
Vous pouvez utiliser les Options de canal pour :
Sélectionner une sonde pour mettre à l’échelle vos formes d’onde à la bonne taille avec les bonnes unités.- Définir la plage pour capturer chaque partie d’une forme d’onde dans tous ses détails.
- Définir le mode de couplage ou ajuster le décalage du zéro pour ajouter ou supprimer des décalages de forme d’onde et voir la partie changeante de la forme d’onde de manière plus détaillée.
- Ajoutez une limite de bande passante, un filtrage passe-bas et une amélioration de la résolution pour supprimer les bruits indésirables de votre forme d’onde.
- Inversez et mettez à l’échelle la forme d’onde pour l’adapter à votre vue préférée.
- Effectuez un comptage de fréquence pour voir comment la fréquence fondamentale de votre mesure change avec le temps.
Veuillez vous reporter aux sections correspondantes de l’A-Z du PicoScope pour plus d’informations sur les fonctions du panneau d’Options du canal.
Comment il peut vous aider
Vous ne pouvez pas prendre de bonnes décisions de diagnostic si vos formes d’onde ne reflètent pas précisément les quantités physiques que vous mesurez ou si elles ne sont pas clairement visibles à l’écran. Le menu des Options de canal fournit tout ce dont vous avez besoin pour afficher les meilleures formes d’onde possibles, comme vous le souhaitez, afin que vous puissiez en tirer des conclusions diagnostiques sûres.
Comment l’utiliser

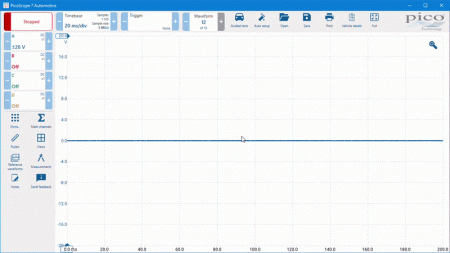

Cliquez sur le bouton du canal approprié (“losange”) pour ouvrir le menu d’Options du canal. Sélectionnez les onglets Vertical, Sondes, DSP ou Affichage pour accéder aux fonctions dont vous avez besoin.
