Vues
Qu’est-ce que c’est ?

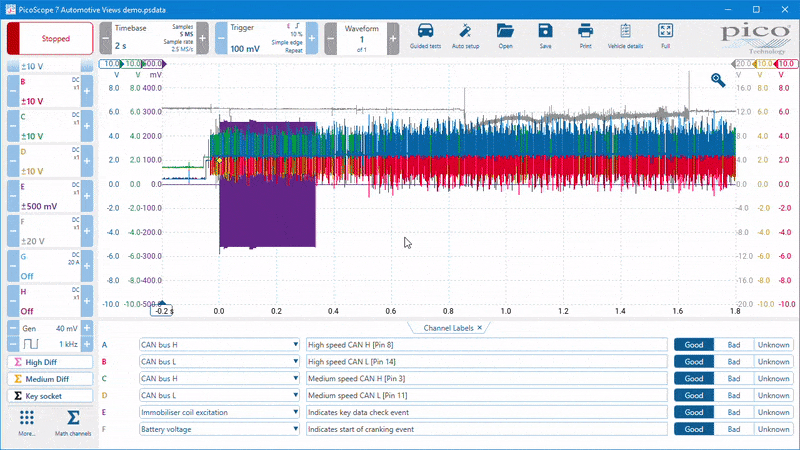

Les Vues offrent différentes façons de visualiser, d’organiser et de regrouper vos formes d’onde et vos outils d’analyse dans le PicoScope 7 Automotive.
Vous pouvez créer des vues Scope et Frequency (fréquence) pour voir vos formes d’onde tracées en fonction du temps ou de la fréquence. Chacune dispose de ses propres ensembles de canaux et de règles, ainsi que d’un outil de zoom, et vous pouvez ajouter des canaux mathématiques et des formes d’onde de référence à toute vue Scope disponible.
Toutes les vues, y compris les étiquettes de canaux dédiées, les mesures, les notes et les vues de décodage en série, peuvent être déplacées et ancrées dans n’importe quelle autre vue (c’est-à-dire en haut, en bas, à gauche ou à droite ou comme un onglet supplémentaire).
Enfin, Views (Vues) dispose de deux outils d’automatisation de la mise en page : Vue par canal crée automatiquement une nouvelle vue pour chaque canal et Disposition automatique (Auto Arrange) dispose automatiquement les canaux dans une seule vue.
Comment cela peut vous aider
Parfois, vous souhaitez analyser les détails de vos formes d’onde, tout en gardant un œil sur l’image globale.
Ou peut-être voulez-vous voir simultanément la même forme d’onde tracée en fonction du temps et de la fréquence ?
Vous disposez peut-être d’un grand nombre de formes d’onde, de canaux mathématiques et d’outils d’analyse et vous souhaitez les regrouper et les organiser de manière plus logique (par exemple, par système ou par composant).
Ou encore, vous souhaitez simplement disposer d’un moyen rapide de regrouper et d’organiser vos formes d’onde afin de pouvoir les voir ou les explorer plus en détail.
Vous pouvez réaliser toutes ces choses avec Views (Vues).
Comment l’utiliser
Cliquez sur l’icône Vues pour ouvrir le panneau Vues.
Cliquez sur Scope ou Frequency (fréquence) pour ajouter l’une ou l’autre de ces vues à la fenêtre du PicoScope. Un maximum de 8 vues peut être ajouté à une seule fenêtre du PicoScope – les vues supplémentaires sont ouvertes dans une nouvelle fenêtre jusqu’à un total de 24 vues réparties sur 3 fenêtres.
Lorsque 2 canaux ou plus sont actifs, cliquez sur View per ch. (vue par canal) pour créer une vue individuelle pour chaque canal.
Vos vues apparaissent dans une liste sous la section Gérer, au fur et à mesure qu’elles sont ajoutées. Sélectionnez une vue dans la liste pour effectuer l’une des opérations suivantes : La renommer à l’aide du champ d’édition Nom ; choisir les canaux à afficher à l’aide du sélecteur Afficher/Masquer les canaux ; choisir les décodeurs série à afficher à l’aide du sélecteur Afficher/Masquer les décodeurs série ; organiser automatiquement les axes en cliquant sur Organisation automatique ; et réinitialiser l’organisation des axes en cliquant sur Réinitialiser.
Cliquez sur l’icône Plein écran (ou appuyez sur F11) pour afficher la vue active (son onglet est surligné en bleu foncé) en mode plein écran. Déplacez le curseur vers le haut de l’écran pour faire apparaître et cliquez sur le bouton de sortie (ou appuyez sur F11) pour fermer une vue en plein écran. Si vous utilisez un écran tactile, faites glisser le curseur vers le bas depuis le haut de l’écran pour faire apparaître et sélectionner le bouton de sortie.
