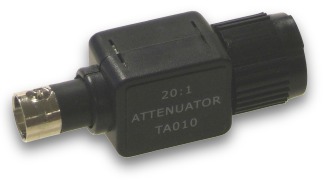

20:1 Atténuateur (PP198)

58.29 HT

Le PP198 a été conçu pour mesurer les traces des signaux générés par un injecteur de carburant en utilisant un PicoScope.

UGS : PICPP198 Catégories : , Étiquette :

Description

Le PP198 a été conçu pour mesurer les traces des signaux générés par un injecteur de carburant en utilisant un PicoScope.

Le PP198 est un attenuateur passif 20:1, c’est à dire, que le signal d’entrée à 20V apparaîtra en signal de 1V à la sortie. Il permet de mesurer un voltage superieur à 20V maximum prévu par le PicoScope. (voir note de sécurité en dessous)
Le PP198 assure une protection d’entrée accrue contre les surcharges lorsqu’on travaille avec un allumage primaire et des traces correspondant à l’injecteur. Il ne faut en aucun cas utiliser cet atténuateur pour mesurer d’autres traces. L’utilisation du capteur d’allumage secondaire, PP178, est réservé à la mesure des traces d’allumage secondaire (HT).

Utilisation de l’attenuateur 20:1 avec le PicoScope

Le PP198 se branche entre l’oscilloscope et les sondes de test. Le PP198 peut etre utilisé uniquement avec le canal d’entrée et non avec le canal de sortie.

Le PicoScope peut être configuré pour fonctionner avec l’attenuateur 20:1 en suivant les instructions du menu.

Spécifications

  •  Atténuation 20:1
  • Impédance à l’entrée 1.053 MΩ
  • Capacité à l’entrée 11 pF
  • Bande de fréquence 100 MHz (-3 dB)
  • Maximum à l’entrée 300 V

 Mesures de sécurité

 Aucun produit Pico n’est conçu pour être utilisé avec des tensions de secteur. Pour éffectuer des mesures sur le réseau éléctrique, nous recommendons l’utilisation de sondes d’isolation différentielle particulièrement conçues pour de telles mesures.

La masse de chaque produit est reliée à la terre de votre ordinateur, via le câble d’interconnexion fourni. Cela permet de minimiser les interférences. Utiliser toujours le câble fourni pour brancher le produit à votre ordinateur.

Comme avec la plupart des oscilloscopes vous devez éviter de brancher l’entrée terre du produit à quelque chose d’autre pouvant avoir une tension différente que celle de la masse. En cas de doute, utiliser un appareil de mesure pour contrôler l’absence de tension CC ou CA. Si vous n’effectuez pas ce contrôle, le produit ou l’ordinateur peut subir des dommages et il y a risque de blessure pour l’utilisateur ou les autres personnes présentes

Considérer l’appareil comme ne disposant pas de terre de sécurité et de protection. Une mauvaise configuration ou une utilisation avec des tensions en dehors du domaine maximal d’entrée peut s’avérer dangereux.

Merci de nous contacter pour plus d’informations sur tous les produits Pico, ou pour toute question concernant nos formations sur l’utilisation d’un oscilloscope.

Informations complémentaires

Poids 0.0200 kg
