Description

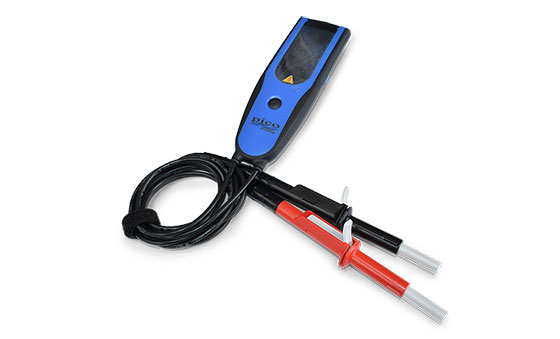

Le détecteur de tension bipolaire TA466
L’outil peut être utilisé pour effectuer des contrôles de zéro tension, et pour mesurer jusqu’à 690 V CA et jusqu’à 950 V CC.
Il est conçu pour être facilement manipulé.
Les sondes de test sont clipsées sur la face inférieure du boîtier pour le stockage et pour une utilisation facile sur les prises européennes standard (entraxe : 19 mm).
Le détecteur de tension présente les caractéristiques suivantes :
– indicateur de polarité ±
– Indicateur de continuité sonore (< 100 Ω)
– Indicateur de l’ordre des phases dans un système triphasé (par la méthode des deux fils).
Il est équipé de sondes de test de sécurité IP65 (de par sa conception) et d’un système intégré de test de bon fonctionnement (autotest).
Le détecteur de tension peut être utilisé pour
– Contrôle des niveaux de tension CA et CC ou mesure de tensions alternatives jusqu’à 690 V (50 et 60 Hz) et des tensions continues jusqu’à 950 V
– Détection de phase (par la méthode unipolaire)
Livré avec guide utilisateur.
IMPORTANT : Instructions de sécurité !
Veuillez consulter les informations de sécurité complètes pour ce produit, dans le Guide de sécurité des oscilloscopes et accessoires automobiles PicoScope® 4225A et 4425A, avant de l’utiliser.
N’UTILISEZ PAS CET OUTIL si vous n’êtes pas formé ou certifié pour travailler sur des véhicules à haute tension !
Spécifications techniques :
Plage de tension, en fonctionnement : 3 V à 690 V AC (950 V DC)
Protection contre les surtensions : CAT IV 600 V, CAT III 1000 V par rapport à la masse
Indicateurs : Alarme sonore et lumière
Nombre d’affichages : 1000
Résistance d’entrée : 700 kΩ à 50 V AC
Fréquence : 50/60 Hz ± 3
Température de fonctionnement : -15 °C à +45 °C (classe N)
Température de stockage : -15 °C à +55 °C
Degré de pollution : 2
Altitude : 2000 m maxi
Humidité relative : 95% HR max
Sécurité : Voir le Guide de sécurité des oscilloscopes automobiles et des accessoires PicoScope® 4225A et 4425A pour obtenir des informations complètes sur la sécurité.
Protection contre les intrusions : IP65
Choc : 1 J max.
Piles fournies : 2 x AAA (1,5 V)
Cycle de fonctionnement, “on” : 30 s
(durée maximale pendant laquelle l’appareil peut être raccordé à la tension de fonctionnement maximale)
Cycle de fonctionnement, arrêt : 240 s
(temps d’inactivité minimum pour que l’appareil se refroidisse après le cycle de fonctionnement, en marche, pendant lequel le détecteur ne doit pas être connecté à une partie sous tension)
Stockage : dans un endroit propre et sec
Lieu d’utilisation : Intérieur/extérieur
Poids : 220 g
Précision : (±5% ±2 chiffres)
Résolution : 1 V
