Kit Double Transducteur de pression hydraulique WPS600C – PQ108

1,677.00 HT

Destiné principalement à une utilisation sur des véhicules agricoles, tracto-pelles, etc., ce kit double transducteur de pression hydraulique de haute précision est composé de DEUX transducteurs de pression – WPS600C,  conçu pour mesurer une plage de pression importante – jusqu’à 600bars. Le(s) WPS600C se connecte(nt) à votre PicoScope et permet l’analyse et le diagnostic des systèmes pressurisés.

Description

Kit Double Transducteur de pression hydraulique WPS600C

Le kit double transducteur de pression hydraulique de haute précision est composé de DEUX transducteurs de pression – WPS600C – conçu pour mesurer une plage de pression importante – jusqu’à 600 bars. Le(s) WPS600C se connecte(nt) à votre PicoScope et permet l’analyse et le diagnostic des systèmes pressurisés.

A noter : ce kit qui compliment le PicoScope est aussi disponible avec un kit PicoScope sous la référence PQ117 pour ceux qui n’ont pas déjà le PicoScope.

Ce kit est déstiné prinicpalement aux réparateurs de véhicules agricoles et industriels. Les 2 transducteurs de pression de ce double kit permet un contrôle à deux endroits en même temps.

  • mesurer avec précision jusqu’à 600 bar
  • temps de réponse ultra rapide de 100 microsecondes (0% à 90% d’échelle maximum)
  • batterie LiPo interne et rechargeable
  • Connecteur de point de test standard M16 x 2
  • Auto-zéro
  • haute immunité aux parasites
  • compensée en température

Pas conçu pour une utilisation continue.

Types de fluides compatibles:

Le WPS600 a été conçu pour une utilisation avec les fluides hydrauliques, et non pas avec les autres sortes de liquide ou de gaz.

Plages de pression

Deux plages pour un utilisation versatile

Les deux plages de pression permettent le contrôle précis des systèmes hydrauliques industriels, ainsi que les systèmes hydrauliques employés sur un véhicule.

Plage 1.

Cette première plage:  0 – 600 bar – permet de contrôler avec précision les systèmes hydrauliques de haute pression.

Plage 2.

Cette plage:  0 – 60 bar –  est idéale pour une utilisation sur les systèmes hydrauliques de basse pression, telle que pompes à huile.

Plage Plage Pression Précision Temps de réponse échelle sortie
1 0 à 600 bar 1% d’échelle 100 µs 1 V/100 bar
2 0 à 60 bar 1% d’échelle 100 µs 1 V/10 bar

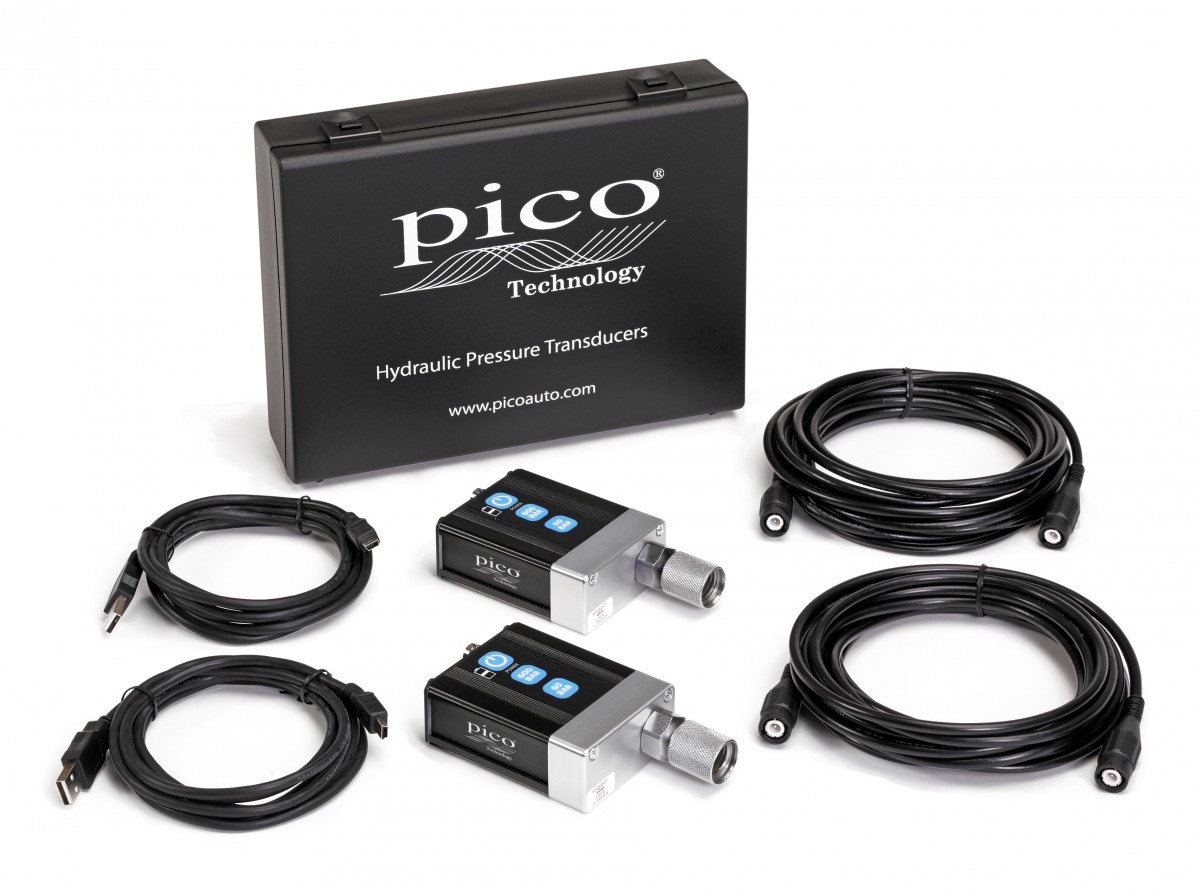

Contenu du kit:

  • 2 x TA092 – WPS600C – Transducteur de pression 60/600 bar
  • 2 x TA081 – Câble USB – male à mini 5 broches – 2m
  • 2 x TA082 – Câble BNC à BNC – 2m
  • 1 x DO187 – Guide utilisateur
  • 1 x PA156 – Coffret pour 2 transducteurs

Le WPS600C est un outil sans comparaison

Normalement il vous faut un transducteur de pression différent pour des contrôles différents. Ce besoin est éliminé avec le WPS600C, un  transducteur ultra performant de haute résolution qui permet de faire de nombreux contrôles sur des applications diverses. Avec deux plages d’opération et une batterie LiPo rechargeable et rangé dans un coffret, le WPS600C est une solution idéale pour l’analyse de pression.

En tenant compte du prix, performance et versatilité, il n’y a pas un autre outil comparable sur le marché.

1.1 Termes et symboles de sécurité

Veuillez observer les précautions de sécurité suivantes afin d’éviter toute blessure et
tout endommagement de ce transducteur ou de tout matériel branché à ce dernier.
Figurant sur le produit :
Danger de blessures corporelles ou de dommages matériels. Consultez ce manuel
pour de plus amples informations.
Figurant dans ce document :
Une mention AVERTISSEMENT identifie des conditions ou pratiques pouvant entraîner
des blessures, voire la mort.
Une mention ATTENTION identifie des conditions ou pratiques pouvant entraîner un
endommagement du produit ou de l’équipement auquel il est connecté.
Dangers des systèmes hydrauliques
Les systèmes hydrauliques représentent plusieurs dangers :
• Fuites à haute pression qui risquent d’injecter de l’huile à travers la peau et causer
des blessures graves, notamment la perte de doigts et de membres.
• Projection d’huile chaude pouvant causer des brûlures
• Tuyaux à haute pression et machines hydrauliques incorrectement fixés risquant
de se déplacer accidentellement et avec des forces importantes, d’où un risque de
blessure
AVERTISSEMENT :
• Afin d’éviter toute blessure, portez un équipement de protection individuelle (EPI)
approprié, notamment des lunettes de sécurité, lorsque vous travaillez avec des
fluides sous pression.
• Afin d’éviter tout endommagement ou toute blessure grave, n’utilisez pas ce matériel
à moins d’être dûment qualifié pour travailler avec des systèmes hydrauliques.
• Afin d’éviter tout endommagement ou toute blessure, ce transducteur ne doit être
connecté qu’à l’aide de tuyaux et de raccords de pression conçus pour les essais
hydrauliques à haute pression. Pico Technology ne saurait être tenue responsable
de tout endommagement ou blessure découlant de l’utilisation de tuyaux ou de
raccords de pression inadéquats ou endommagés.
• Afin d’éviter tout dommage matériel et toute blessure corporelle, n’utilisez pas ce
transducteur avec les capots retirés.
• Afin d’éviter toute blessure corporelle et tout risque d’incendie, n’utilisez pas ce
transducteur dans une atmosphère explosive.
• Afin d’éviter tout endommagement ou toute blessure, n’utilisez pas ce transducteur
avec des tuyaux de pression endommagés ou modifiés.

ATTENTION :
• Afin d’éviter tout endommagement, n’utilisez pas le transducteur dans des
installations à long terme ou permanentes, comme des systèmes de contrôles
installés dans des véhicules. Le WPS600C est uniquement destiné à des fins de
diagnostic immédiat.
• Afin d’éviter toute erreur de mesure, n’utilisez pas ce transducteur avec le câble de
chargement connecté.
• Afin d’éviter toute mesure erronée et tout endommagement potentiel du matériel,
n’utilisez pas ce transducteur dans des conditions humides et ne le submergez pas
dans un liquide. Le transducteur est résistant aux éclaboussures, mais n’est pas
résistant à l’immersion.
• Afin d’éviter tout autre endommagement, faites inspecter un transducteur
potentiellement endommagé par un personnel d’entretien qualifié. N’essayez pas de
le démonter ni de le réparer vous-même.
• Afin d’éviter tout endommagement de la batterie au lithium-polymère (LiPo) à
l’intérieur du transducteur, ne conservez pas et n’utilisez pas l’unité à des températures
dépassant 60 °C.
1.2 Types de fluides compatibles
Le WPS600C est conçu pour être utilisé uniquement avec des huiles hydrauliques. Ne
l’utilisez pas avec des gaz ni avec aucun autre type de liquide.
Ne pas oublier :
• Dépressurisez TOUJOURS en toute sécurité le système testé avant de brancher le
transducteur.
• Vérifiez TOUJOURS que le raccord de pression est correctement fixé au transducteur AVANT
de pressuriser le système. En cas de signes de fuite de fluide au niveau du transducteur une
fois que vous avez pressurisé le système, dépressurisez toujours le système avant d’essayer
de rectifier le problème. Ne débranchez PAS le transducteur ou le tuyau à haute pression d’un
système pressurisé.
• La batterie du WPS600C n’est pas remplaçable sur place. En cas de problème de batterie,
veuillez retourner le transducteur au fabricant pour sa réparation.

1.3 Alimentation

Type… Batterie LiPo intégrée, non réparable par l’utilisateur
Courant de chargement … 500 mA (max.) à tension de 4,75 V à 5,25 V du câble du chargeur USB
Connecteur de chargement…Mini USB
Température de service ambiante… 60 °C max.
Température de stockage ambiante…60 °C max.
Protection environnementale… Résistant aux éclaboussures d’eau, d’essence, de diesel et de fluides hydrauliques. Non résistant à l’immersion.
Conformité… CE, FCC Partie 15 classe A

Informations complémentaires

Poids 3 kg
