PicoScope 4823 kit professionnel 8 canaux – PQ184

4,495.00 HT

Nouveau – juillet 2019

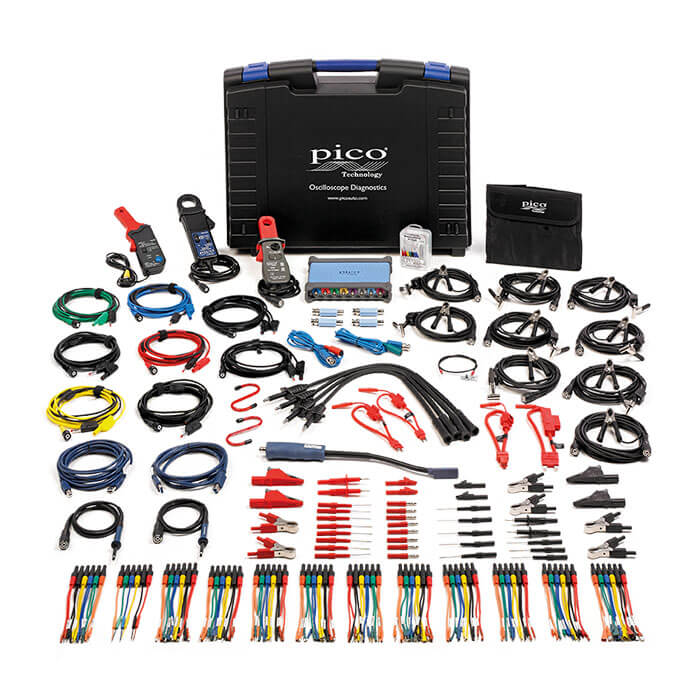

Le kit professionnel comprend une pince de courant 4823, des pinces de courant 2000A, 30A et 60A, des câbles d’allumage secondaires, une sonde à bobine, un jeu complet de rallonges de fusible, huit câbles de test et un jeu complet d’adaptateurs.

Description

PicoScope Kit professionnel 8 canaux

Le kit professionnel comprend une pince de courant 4823, des pinces de courant 2000A, 30A et 60A, des câbles d’allumage secondaires, une sonde à bobine, un jeu complet de rallonges de fusible, huit câbles de test et un jeu complet d’adaptateurs. Voir le contenu complet du kit plus bas sur cette page.

Si vous possédez déjà un PicoScope automobile et vous souhaitez ajouter la fonctionnalité 8 canaux à votre jeu d’outils, le nouveau PicoScope 4823 – 8 canaux,  est ainsi disponible en tant qu’option d’oscilloscope uniquement – référence PQ185

Autrement, Autotechnique vous permet de configurer librement votre propre kit. Vous pouvez soit sélectionner le PQ185 seul et/ou avec les accessoires de votre choix, soit choisir ce kit et/ou les accessoires additionnels. Tout accessoire Pico est compatible avec ce nouveau PicoScope à 8 canaux.

Quels que soient votre application et vos exigences, Autotechnique propose une gamme d’accessoires et d’applications Pico qui vous permettront de faire face aux problèmes de diagnostic, notamment électriques, de pression, d’hydraulique, de synchronisation, de communication, de bruit, de vibrations et bien d’autres.

Le PicoScope pour automobile à 8 canaux-4823

  • 8 canaux
  • Résolution 12 bits
  • Bande passante 20 MHz
  • 256 MS de mémoire tampon
  • Prise en charge complète du logiciel PicoScope Automotive et de la bibliothèque de formes d’onde
  • Gamme complète de filtres et de déclencheurs
  • Interface SuperSpeed USB 3.0

PicoScope à 2, 4 ou 8 canaux ?

Les produits PicoScope 4225 et 4425 à deux et quatre canaux sont nos produits recommandés pour une utilisation en atelier. La conception de masses flottantes, les entrées de 200 V et ConnectDetect ™ en font un produit très robuste et facile à utiliser.

les PicoScopes pour automobile

Pour les utilisateurs expérimentés d’oscilloscopes impliqués dans la formation, la conception de véhicules et les diagnostics complexes, le PicoScope 4823 à 8 canaux peut constituer un choix approprié. Plutôt que des masses flottantes nécessitant une connexion à la masse par canal, le 4823 a des masses communes protégées par des fusibles à réinitialisation automatique. Cela signifie que vous n’avez pas besoin d’une mise à la masse par canal, ce qui peut vous faire gagner beaucoup de temps lors de la connexion de nombreux canaux. La conception de la masse commune limite la plage d’entrée maximale de 4823 à 50V (protégée à 100 V). Des atténuateurs sont donc nécessaires pour mesurer les signaux de tension de composants inductifs tels que les injecteurs et l’allumage primaire.

Pour en savoir plus sur les produits à 2 et 4 canaux, voyez les différentes options ici :

https://autotechnique.fr/categorie-produit/diagnostic-autotechnique/appareil_oscilloscopes/

Pourquoi devriez-vous acheter un PicoScope 4823 ?

PicoScope est utilisé et fait confiance à un plus grand nombre de réparateurs agréés et indépendants que n’importe quel autre système de mesure, car il leur donne la capacité, la confiance et l’assistance nécessaires pour trouver et prouver rapidement la solution à la plupart des défauts du véhicule. Lorsque vous achetez un PicoScope, vous bénéficiez de plus de 25 années d’investissement dans les meilleurs oscilloscopes de diagnostic du monde.

Applications typiques

Le PicoScope 4823 est une solution portable à faible coût pour les applications à entrées multiples. Avec 8 canaux analogiques haute résolution et haute vitesse, vous disposez d’une solution parfaite pour une gamme de besoins de diagnostic tels que:

Calage des cames V6 / V8 (4/6 cames plus vilebrequin, et parfois le WPS transducteur de pression)  et systèmes de calage VVT.

Des camions, des équipement de construction et d’agriculture nécessitant généralement une combinaison de mesures électriques et hydrauliques sur plusieurs vannes simultanément pour diagnostiquer les problèmes d’interaction du système.

Diagnostic complet du système sur les composants (y compris alimentation, mise à la masse, signaux, courant)

Diagnostic des défauts sur plusieurs bus série (CAN, CAN FD, LIN, FlexRay)

La mémoire profonde de 256 MS permet plusieurs secondes de capture à la fréquence d’échantillonnage maximale (idéal pour les captures longues de données série ou la recherche de problèmes). La gestion de toutes ces données nécessite de puissants outils, permettant ainsi des facteurs de zoom de plusieurs millions. D’autres outils, tels que le tampon de forme d’onde, le test de limite de masque, le décodage série et l’accélération matérielle, fonctionnent avec la mémoire profonde, faisant du PicoScope 4823 l’un des oscilloscopes de diagnostic les plus puissants du marché.

Spécifications du PicoScope 4823

La taille compacte et la puissance USB rendent le PicoScope 4823 idéal pour les personnes en déplacement. Pour la première fois, vous pouvez transporter un oscilloscope à 8 canaux dans votre sac !

Contenu du kit professionnel – PQ184 :

Item Quantité Description
PA186 1 Mallette robuste – PS4823
PR361 (PA184) 1 PS4823 Oscilloscope 8 canaux pour automobile 20MHz 80MS/s USB3.0
MI121 1 Câble : USB2 4.5m
TA155 1 Câble : USB 3.0 bleu 1.8m
MI168 2 Crochet « S »
TA125 1 Cordon de test : 3M BNC à 4mm bleu masse commune
TA126 1 Cordon de test : 3M BNC à 4mm rouge masse commune
TA127 1 Cordon de test : 3M BNC à 4mm vert masse commune
TA128 1 Cordon de test : 3M BNC à 4mm jaune masse commune
TA472 4 Cordon de test : 3M BNC à 4mm noir masse permanante
LA732 1 Etiquette : Feuille des étiquettes d’identification colorées
TA197 4 Atténuateur 10:1
TA375 2 Sonde Oscilloscope : 1:1/10:1 commutable 100 MHz, BNC
MI074 8 Capteur allumage secondaire capacitif (cordon avec pince)
TA037 4

Câble de rallonge COP

TA204 1 Sonde COP – testeur de bobine et de signal
TA033 1 Câble : BNC à BNC avec masse
TA106 1 Fil de masse pour pack bobine 45cm de long
TA018 1 Pince ampèremétrique 60A CA/CC avec connecteur BNC
TA167 1 Pince ampèremétrique 2000A/200A avec connecteur BNC
TA234 1 Pince ampèremétrique : 30A
TA329 1 Détecteur de capteur de stationnement à Ultrasons
TA330 1 Le détecteur de signal porteur du système d’entrée sans clé
TA034 1 Fil extensible de dérivation boîtier fusible – fusibles ATC
TA035 1 Fil extensible de dérivation boîtier fusible – mini fusibles
TA168 1 Fil extensible de dérivation boîtier fusible – JCASE fusibles
TA206 1 Fil extensible de dérivation boîtier fusible – Maxi fusibles
TA324 1 Kit de câbles de dérivation à 6 voies
PA147 1 Pochette pour le rangement des fils de dérivation
TA008 1 Pointes d’acupuncture
TA001 2 Pointe de test pour oscilloscope ou multimètre (noire)
TA002 2 Pointe de test pour oscilloscope ou multimètre (rouge)
TA003 2 Petite pince crocodile (noire)
TA004 2 Petite pince crocodile (red)
TA005 2 Grande pince dophin 1000V CATIII (noire)
TA006 2 Grande pince dophin 1000V CATIII (rouge)
TA017 8 Adaptateur 4mm isolé vers non-isolé  (rouge)
TA157 2 Pince batterie (rouge)
TA158 4 Pince batterie (noire)
TA161 8 Sonde de test flexible (noire)
TA162 8 Sonde de test flexible (rouge)





Informations complémentaires

Poids 8 kg
